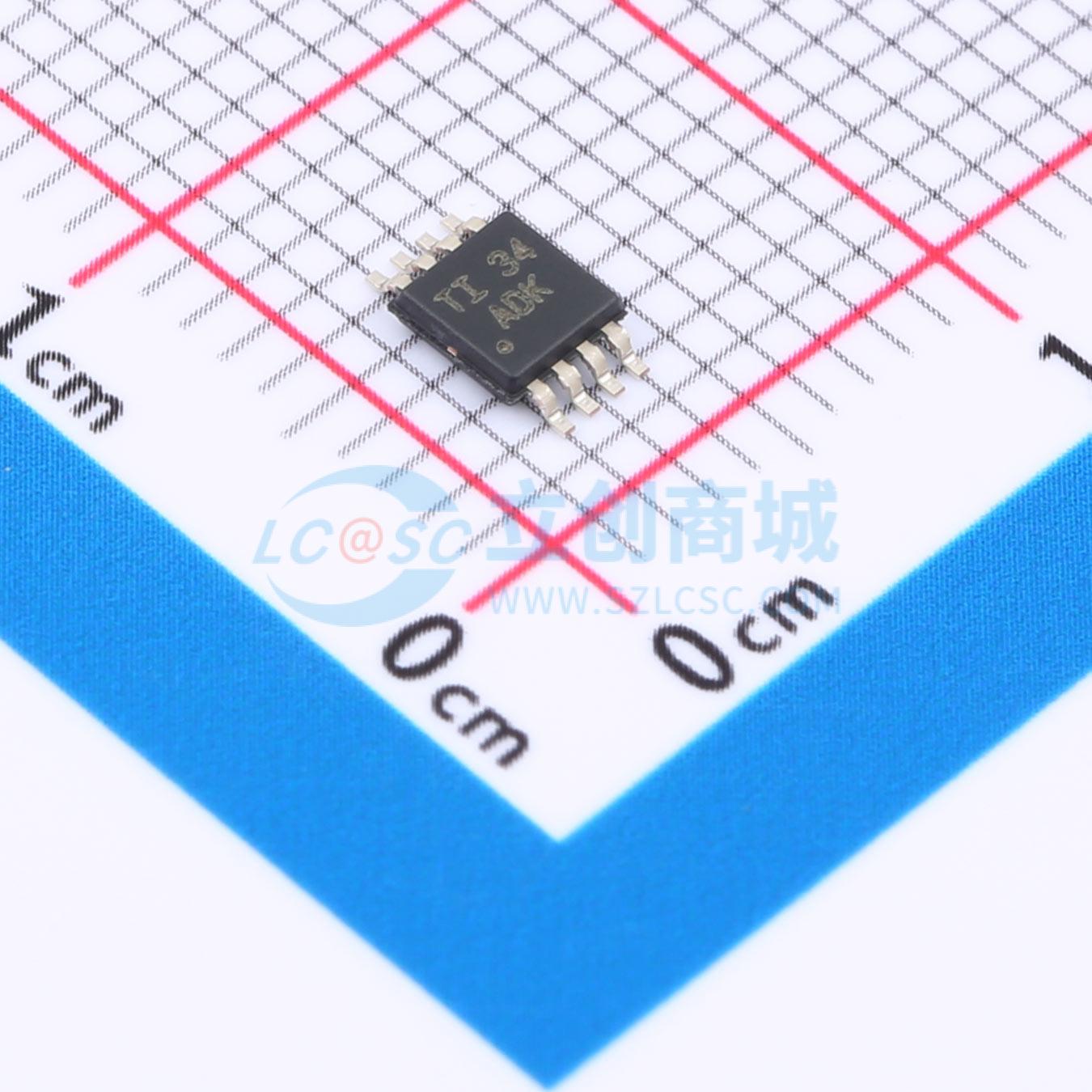

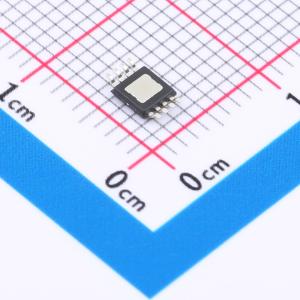

温馨提醒：图片仅供参考，商品以实物为准
THS4631DGNR
高压，高 slew rate，宽带 FET 输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4631 高速 FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4631DGNR
- 商品编号
- C2861187
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 210MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 260uV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 1000V/us | |
| 静态电流(Iq) | 11.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 输出电流 | 98mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 10V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-5V；5V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 7nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 25pA |
商品概述
THS4631是一款高速、FET输入运算放大器，专为需要宽带操作、高输入阻抗和高电源电压的应用而设计。通过提供210 MHz的增益带宽积、±15 V的电源操作和100 pA的输入偏置电流，THS4631能够同时实现宽带跨阻增益和大输出信号摆幅。快速的1000 V/µs摆率允许快速建立时间，并在高频下保持良好的谐波失真。低电流噪声和电压噪声使得即使放大极低电平的输入信号时也能保持较大的信噪比。
THS4631的特性使其非常适合用作宽带光电二极管放大器。光电二极管输出电流是跨阻放大的理想选择。其他潜在应用包括需要高输入阻抗的测试和测量系统、ADC和DAC缓冲、高速积分以及有源滤波。
THS4631提供8引脚SOIC（D）封装，以及带有PowerPAD的8引脚SOIC（DDA）和MSOP（DGN）封装。
商品特性
- 高带宽：单位增益下325 MHz，增益带宽积210 MHz
- 高压摆率：
- 900 V/µs（G=2）
- 1000 V/µs（G=5）
- 低失真：-76 dB，SFDR在5 MHz时
- 最大输入偏置电流：100 pA
- 输入电压噪声：7 nV/√Hz
- 最大输入失调电压：25℃时500 µV
- 低失调漂移：2.5 µV/℃
- 输入阻抗：10^9 || 3.9 pF
- 宽电源范围：±5 V至±15 V
- 高输出电流：95 mA
应用领域
- 宽带光电二极管放大器
- 高速跨阻增益级
- 测试和测量系统
- 电流-DAC输出缓冲器
- 有源滤波
- 高速信号积分器
- 高阻抗缓冲器
