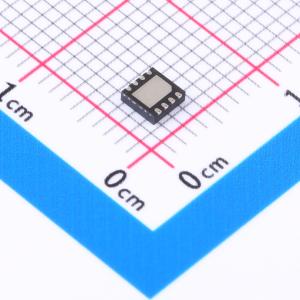

温馨提醒：图片仅供参考，商品以实物为准

TLV76750QWDRBRQ1

提供可调节输出和固定输出的汽车类 1A、16V 正电压低压降线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV767-Q1 提供可调节输出和固定输出的汽车类 1A、16V 正电压低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TLV76750QWDRBRQ1
商品编号: C2861200
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TLV767-Q1 是一款具有宽输入范围的线性稳压器，支持2.5V 至16V 的输入电压和高达1A 的负载电流。输出范围为0.8V 至12V，在可调节版本中输出可高达14.6V。该器件具有宽输入电压范围，因此可由变压器次级绕组和10V 或12V 的稳压电源轨供电。此外，该器件还具有宽输出电压范围，不仅可为SiC 栅极驱动器和麦克风产生偏置电压，还能为微控制器(MCU) 和处理器供电。 TLV767-Q1 具有1% 的输出精度，可为电源要求严格的数字负载供电。内部软启动电路可减小启动期间的浪涌电流，从而降低输入电容。高带宽PSRR 性能在1kHz 时大于70dB，在1MHz时大于46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度减少后置稳压器滤波。该器件具有20Hz 至20kHz 的高纹波抑制，是为音频组件供电的理想选择。 TLV767-Q1 采用具有可湿性侧面和低热阻的8 引脚、3mm × 3mm VSON (DRB) 封装。

商品特性

符合面向汽车应用的AEC-Q100 标准
温度等级1：-40℃ 至 +125℃，TA 结温范围：-40℃ 至 +150℃，TJ
输入电压范围：2.5V 至16V（最大值18V）
输出电压范围：
- 0.8V 至14.6V（可调节）
- 1.2V 至12V（固定值，100mV 阶跃）
在整个负载和温度范围内的输出精度为1%
低静态电流(IO)：
- 空载时典型值为50μA
- 禁用时最大值为3μA
内部软启动时间：500μs（典型值）
折返电流限制和热保护
封装：具有可湿性侧面的8 引脚、3mm×3mm WSON 封装
- 低热阻(R0JA)：56.2℃/W

应用领域

直流/直流转换器
逆变器和电机控制
车载充电器(OBC) 和无线充电器
汽车音响主机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	1.4V@(1A)

	属性	参数值
	静态电流(Iq)	95uA
	噪声	60uVrms
	特性	软启动；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
