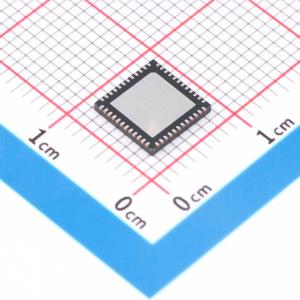

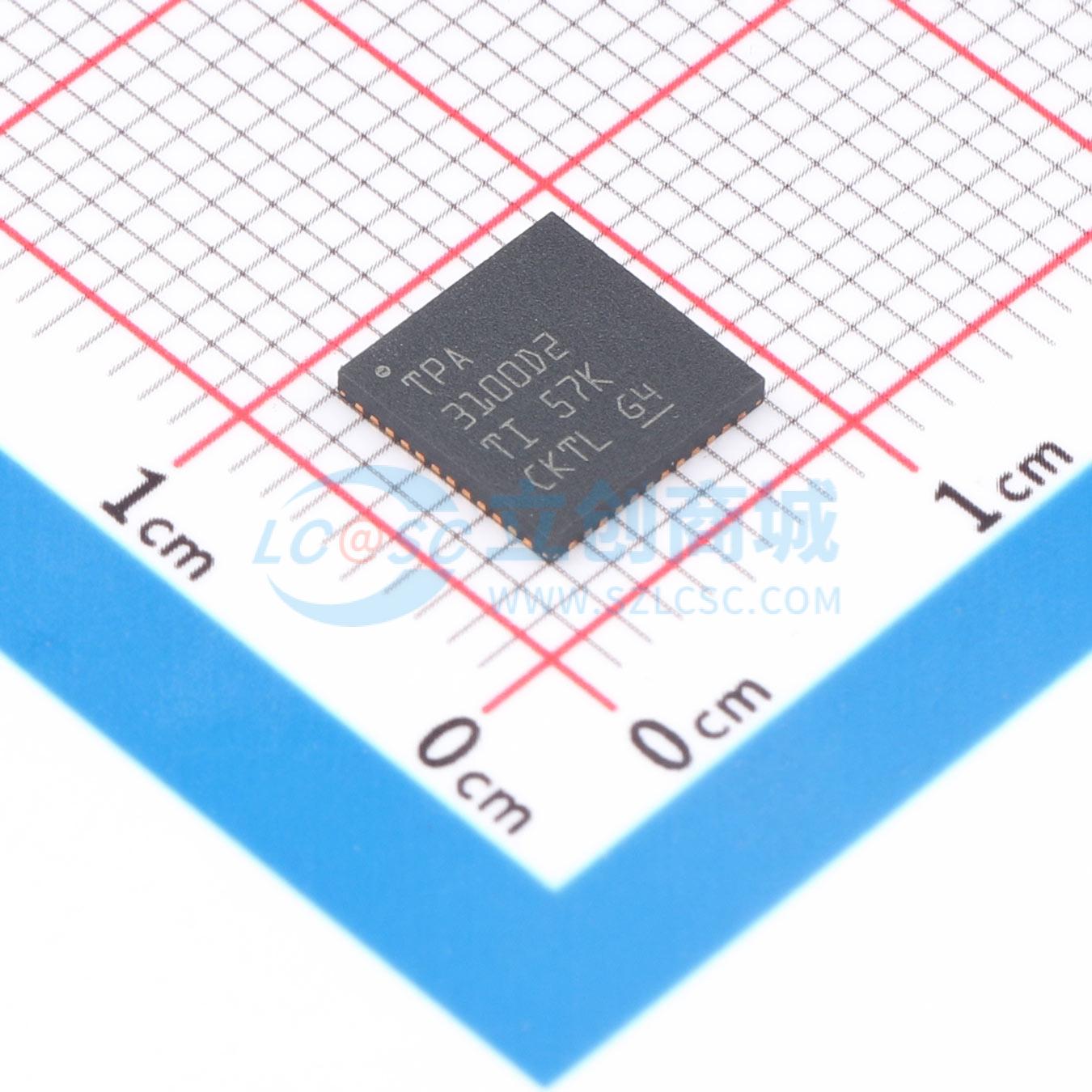

TPA3100D2RGZR
立体声D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPA3100D2 20W 立体声、10V 至 26V 电源电压、模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3100D2RGZR
- 商品编号
- C2860054
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.311533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 21.8Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.11% | |
| 静态电流(Iq) | 26.5mA | |
| 信噪比 | 102dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 92% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 数字编程增益；使能/关断功能；过压保护 | |
| 工作电压 | 10V~26V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA3100D2是每通道20W的高效D类音频功率放大器，用于驱动桥接立体声扬声器，可驱动低至4Ω的立体声扬声器，播放音乐时92%的高效率可无需外接散热片。放大器增益由两个增益选择引脚控制，可选增益为20dB、26dB、32dB、36dB。输出对地、VCC、输出间短路均提供全面保护，带有自动恢复功能。器件内置有限的ESD保护，存储或搬运过程中，需将引脚短接或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。
商品特性
- 18V电源供电，8Ω负载下每通道输出20W
- 12V电源供电，8Ω负载下每通道输出10W
- 12V电源供电，4Ω负载下每通道输出15W
- 工作电源电压范围为10V~26V
- 92%效率的D类工作模式，无需散热片
- 提供四种可选的固定增益设置
- 差分输入设计
- 具备热保护与短路保护功能，带有自动恢复特性
- 提供时钟输出，可与多个D类器件同步
- 提供两种封装规格，分别为表面贴装7mm×7mm 48引脚QFN封装、表面贴装9mm×9mm 48引脚HTQFP封装
- 内置有限的ESD保护
应用领域
- 电视机
