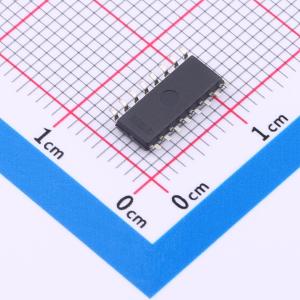

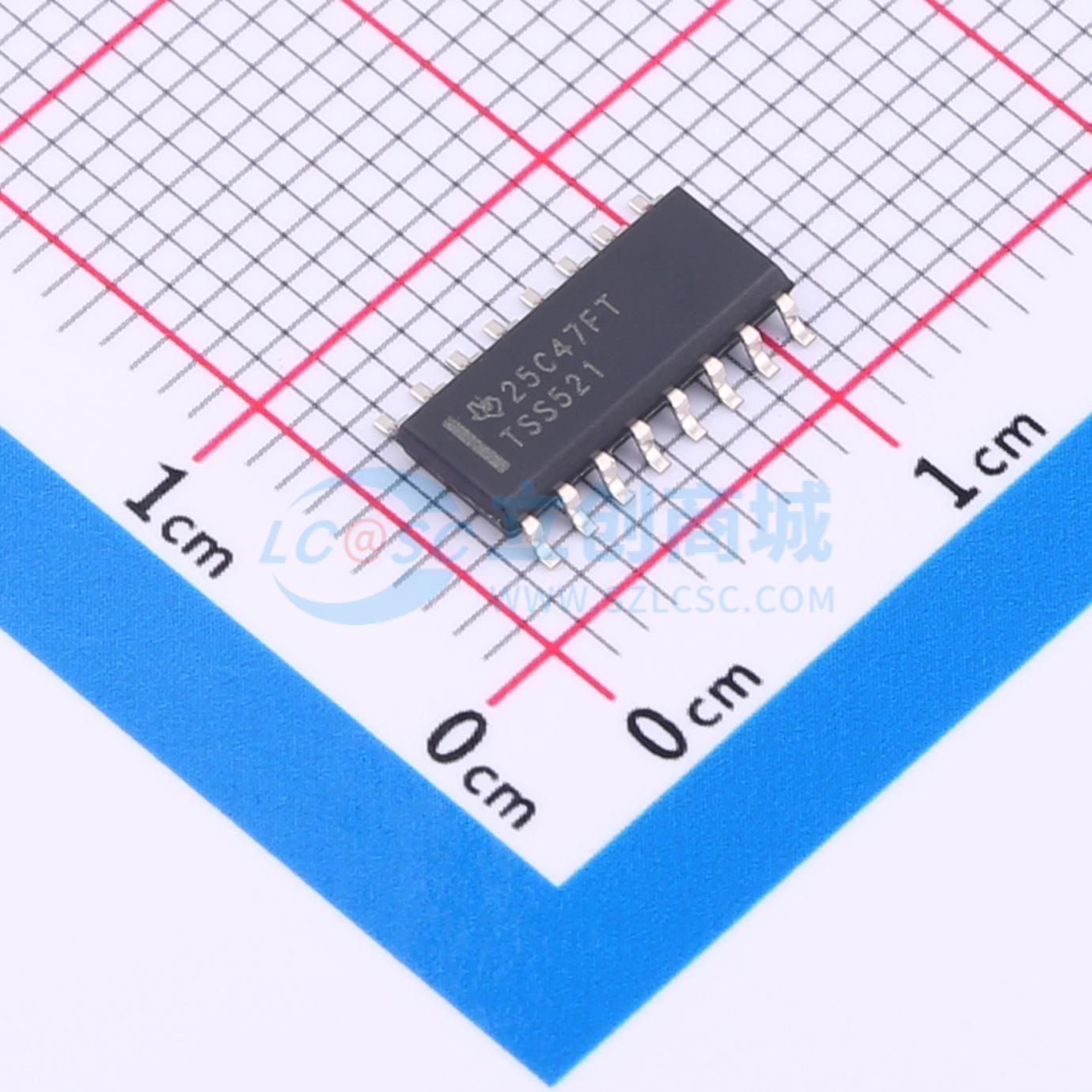

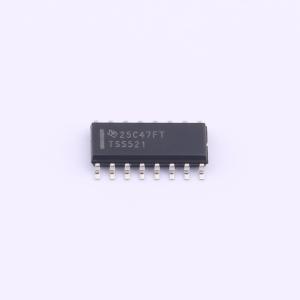

TSS521DR
仪表总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单芯片仪表总线收发器 16-SOIC -25 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSS521DR
- 商品编号
- C2859718
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 3.1V~3.4V | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -25℃~+85℃ | |
| 静态电流(Iq) | 650uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 掉电隔离 |
商品概述
TSS521是一款专为Meter-Bus标准EN1434-3应用开发的单芯片收发器，可调整从端系统与Meter-Bus主端之间的不同电位，总线连接与极性无关，支持通过光耦实现从端全电气隔离。电路通过总线由主端供电，不会给从端电池增加额外负载，集成掉电功能。接收器具备动态电平识别，发送器带有可编程恒流吸收电路，集成带有功率储备的3.3V稳压器，可在总线故障时实现延迟关断。设备采用电流调制方式实现从端到主端的数据传输，传输过程中总线电压保持恒定，仅支持半双工工作模式，从端发送数据时会同时将信号回显到输出端，可向从端提示数据碰撞。设备内部集成的3.3V稳压器输出由STC引脚的储能电容供电，储能电容由恒流源充电，最高电压被限制在参考电平，充电电流可通过RIDD引脚的外接电阻设定，VDD输出的通断由储能电容的电压控制，总线故障时VDD的关断延迟时间可通过储能电容的容量进行调整，满足数据存储需求。
商品特性
- 为从端设计的Meter-Bus收发器，符合EN1434-3标准
- 接收器逻辑带有动态电平识别功能
- 恒流吸收值可通过外接电阻调节
- 总线连接与极性无关
- 集成掉电功能
- 带有模块电源电压开关
- 集成3.3V恒压源
- 半双工模式下UART协议最高支持9600波特率
- 支持多种从端供电方式：可由Meter-Bus经输出VDD供电，可由Meter-Bus经输出VDD供电或备用电池供电，电池供电模式下仅在数据传输时激活Meter-Bus
- 总线拓扑要求每个接入从端保持恒定电流消耗
应用领域
- 电能计量
- 高级计量基础设施
- 水表
- 燃气表
- 热量表
