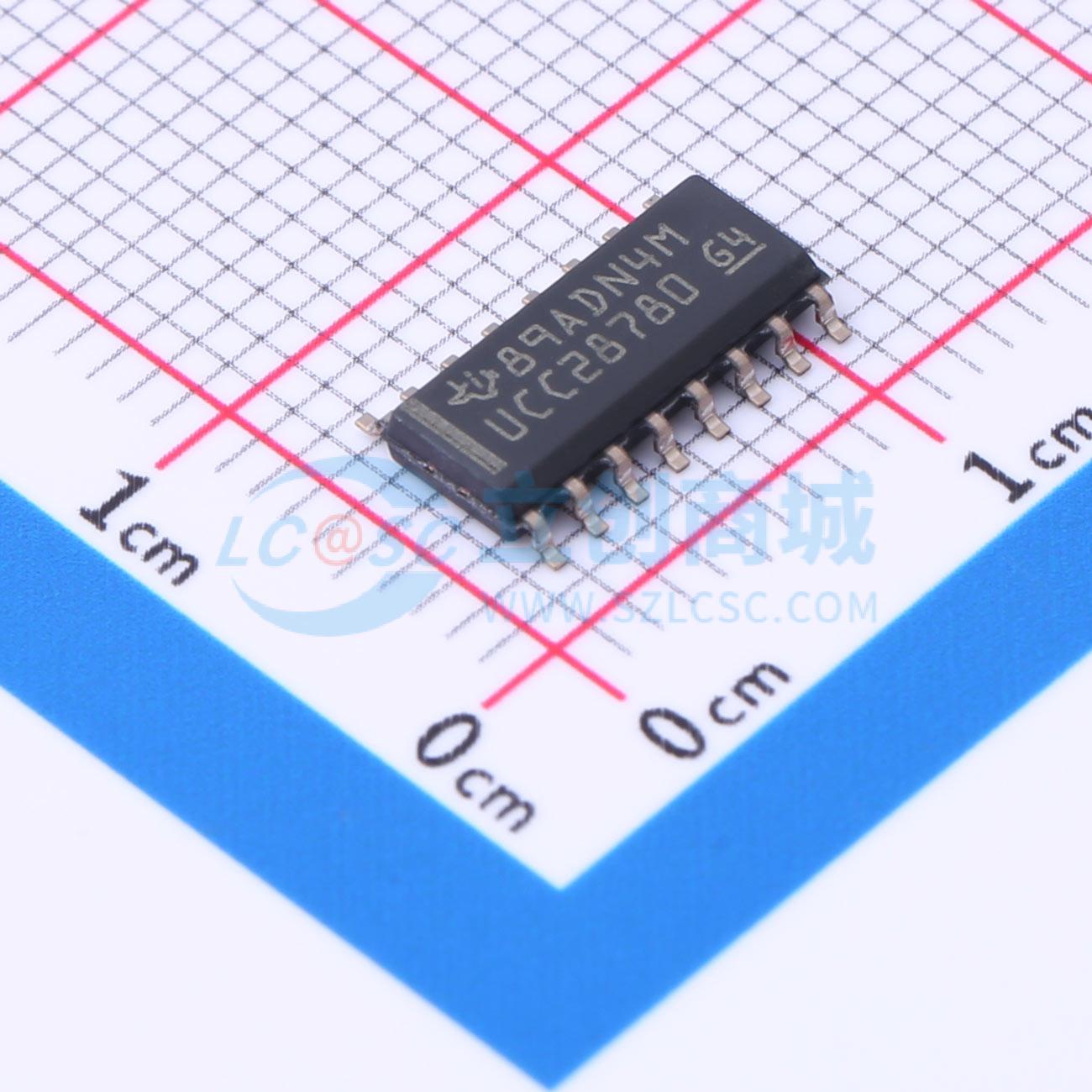

UCC28780DR

UCC28780是一款高频有源钳位反激式控制器，可实现符合严格全球效率标准（如美国能源部6级和欧盟CoCV5 Tier - 2能效标准）的高密度交流/直流电源。用户可编程高级控制律特性可以针对硅(Si)和氮化镓(GaN)功率FET进行性能优化。由于具有逻辑电平栅极信号和使能输出，因此使用组合了驱动器和GaNFET的开关器件进行直接运行的能力得到进一步增强。

此器件凭借先进的自动调谐技术、自适应死区时间优化和可变开关频率控制律，可在宽广的工作范围内实现零电压开关(ZVS)。使用可根据输入和输出条件改变运行方式的自适应多模式控制，UCC28780可在提高效率的同时减轻可闻噪声。凭借高达1MHz的可变开关频率和精确的可编程过功率保护功能（该功能可在宽广的线路范围内为散热设计提供始终如一的功率），无源组件的尺寸可进一步缩小，并实现高功率密度。

UCC28780与VDS感应同步整流器控制器（如UCC24612）结合使用，可实现更高的转换效率和非常紧凑的设计。

• 通过自适应控制对初级FET进行完全和部分零电压开关 (ZVS)
• 外部硅或氮化镓FET可编程时序
• 开关频率高达1MHz
• 可编程自适应突发控制和待机模式，可提高轻载效率，并具有低输出波波和可隔噪声抑制功能
• 无需直接的线路感应即可检测掉电
• 通过精确的可编程过功率保护(OPP)支持峰值功率模式
• 故障保护：过热、输出过压、输出短路、过流和引脚故障
• 与基于光耦合器的反馈直接相连，因此支持可动态扩展的输出电压
• 内部软启动
• 带外部使能端的NTC热敏电阻接口

• 用于笔记本电脑、平板电脑、电视机、机顶盒和打印机的高密度直流/交流适配器
• USB供电、直接和快速移动充电器
• 交流/直流或直流/直流辅助电源
