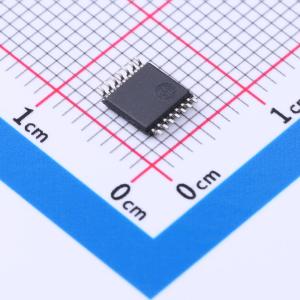

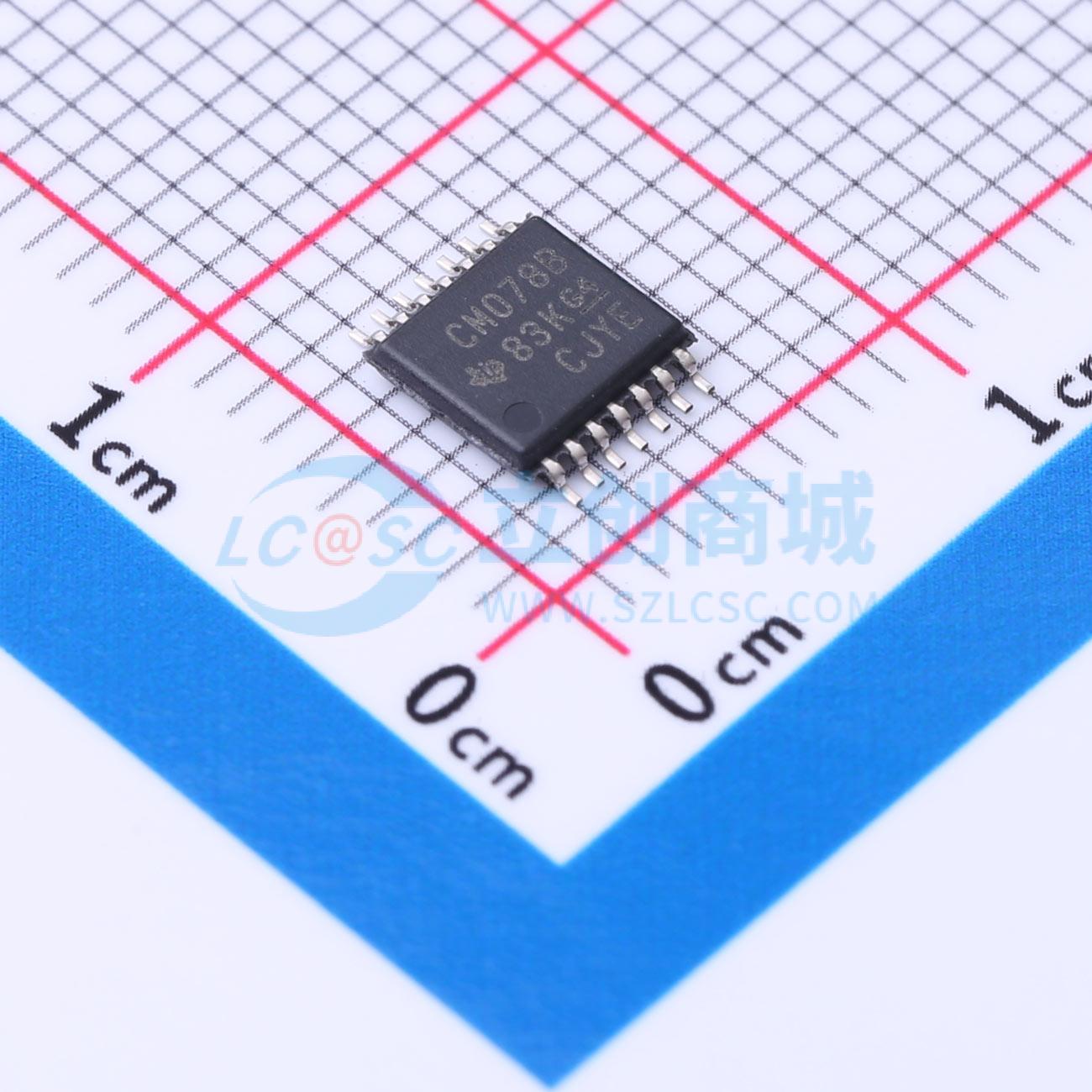

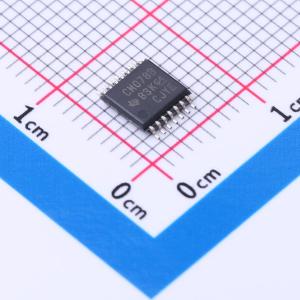

温馨提醒：图片仅供参考，商品以实物为准
CD4078BPW
CMOS 八输入或非/或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS 8 输入或非/或门 14-TSSOP -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4078BPW
- 商品编号
- C2859580
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 5uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - |
商品概述
CD4078B是一款CMOS 8输入或非/或门，属于高压产品，额定电压20V，可直接实现正逻辑8输入或非与或功能，补充现有CMOS门电路系列，提供多种封装形式。
商品特性
- 提供多种封装类型，包含14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄缩减小外形封装
- 相对于VSS端的电压范围为-0.5V~+20V，所有输入的输入电压范围为-0.5V~VDD+0.5V
- 任一输入的直流输入电流最大为10mA
- 封装总功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃线性降额至200mW；所有封装类型全温度范围内，单个输出晶体管的器件功耗为100mW
- 工作环境温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接过程引脚温度要求：距离壳体1.59±0.79mm处，最长焊接10秒，温度不超过+265℃
- 中速运行，VDD=10V条件下，典型传输延迟tPHL、tPLH为75ns
- 带有缓冲输入与缓冲输出
- 支持5V、10V、15V参数额定值
- 具备标准化对称输出特性
- 在20V条件下100%测试静态电流
- 全封装温度范围内，18V时最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 全封装温度范围内噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
- 满足JEDEC B系列CMOS器件标准规范的所有要求
