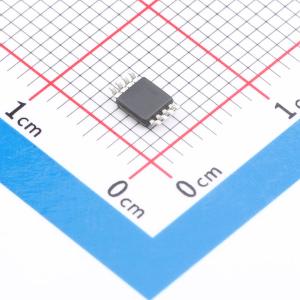

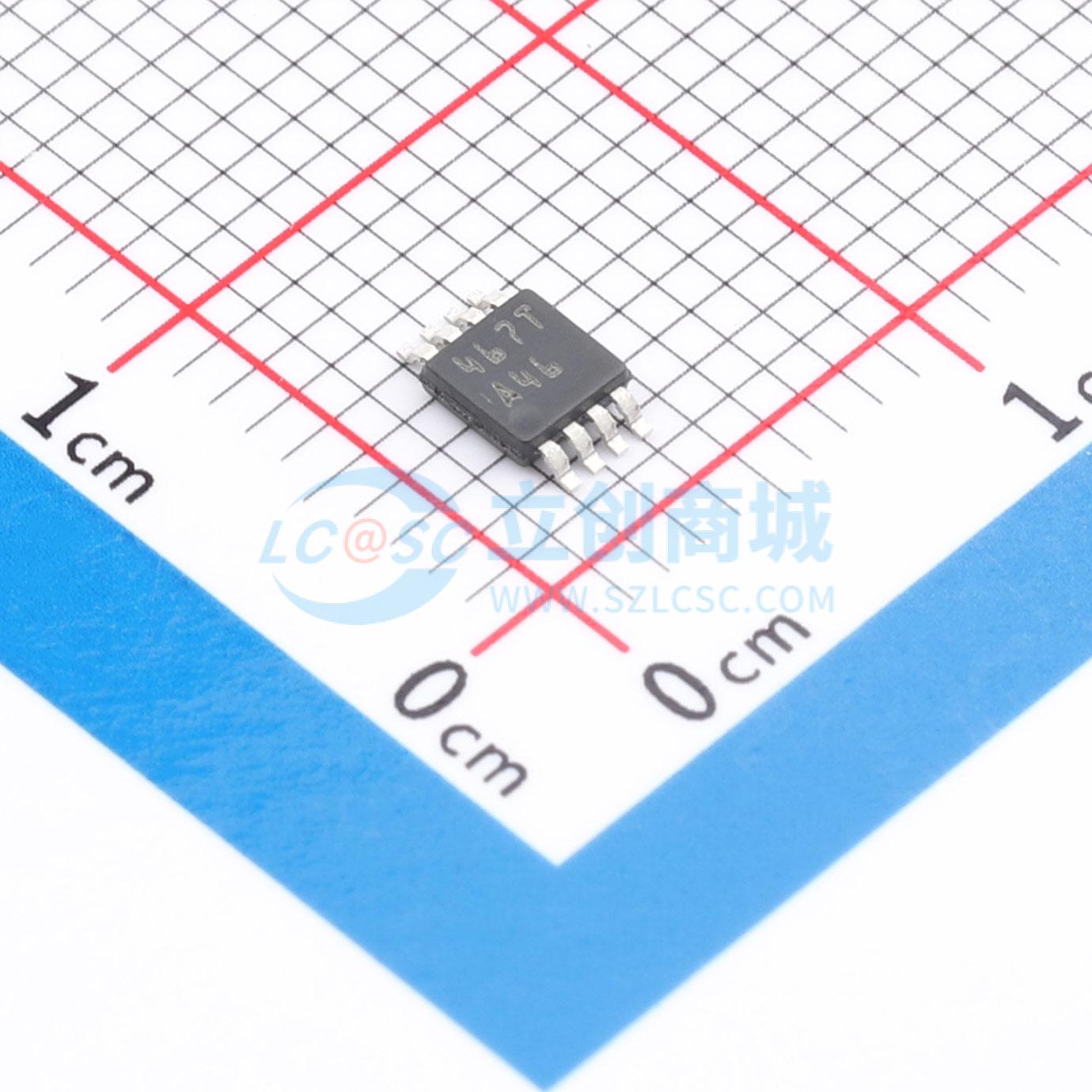

温馨提醒：图片仅供参考，商品以实物为准
LM8262MMX/NOPB
双路轨到轨输入/输出、高输出电流且容性负载无限制的运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM8262 双通道、22V、21MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM8262MMX/NOPB
- 商品编号
- C2859590
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 21MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 1.2uA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 1.15mA | |
| 输出电流 | 53mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~22V | |
| 双电源电压(Vee~Vcc) | -11V~11V | |
| 功能特性 | - |
商品概述
LM8262是一款轨到轨输入输出运算放大器，可在宽电源电压范围内工作。该器件具备高输出电流驱动能力，输入共模电压范围超出电源轨，拥有无限容性负载驱动能力，可提供经测试验证的高速度与压摆率。该器件共模抑制比为50dB，可支持高侧与低侧检测，不会超出范围也不损失精度；大多数器件参数对电源电压变化不敏感，简化了使用；输出级失真低，可输出稳定电流，距离任一电源轨的压降极小；采用节省空间的VSSOP封装，专为满足平板TFT面板VCOM驱动应用需求设计，也适用于其他对易用性和性能有要求的低功耗、中速应用。
商品特性
- 增益带宽积为21MHz
- 电源电压范围为2.5V~22V
- 压摆率为12V/μs
- 单通道电源电流为1.15mA
- 容性负载驱动无限制
- 输出短路电流为+53mA/-75mA
- ±5%建立时间为400ns，测试条件为500pF负载，100mV峰峰值阶跃
- 输入共模电压可超出电源轨0.3V
- 输入电压噪声为15nV/√Hz
- 输入电流噪声为1pA/√Hz
- 总谐波失真加噪声小于0.05%
- 共模抑制比为50dB
- 输出距任一电源轨最小压降为300mV，可输出15mA电流
- 器件参数对电源电压变化不敏感
应用领域
- TFT-LCD平板VCOM驱动
- 模数转换器缓冲
- 高侧/低侧检测
- 耳机放大器
- 要求易用性与更高性能的低功耗、中速场景
