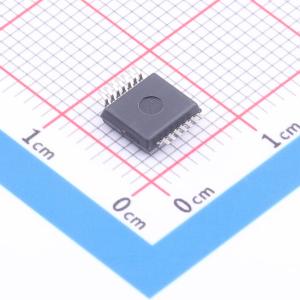

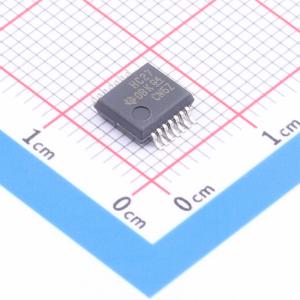

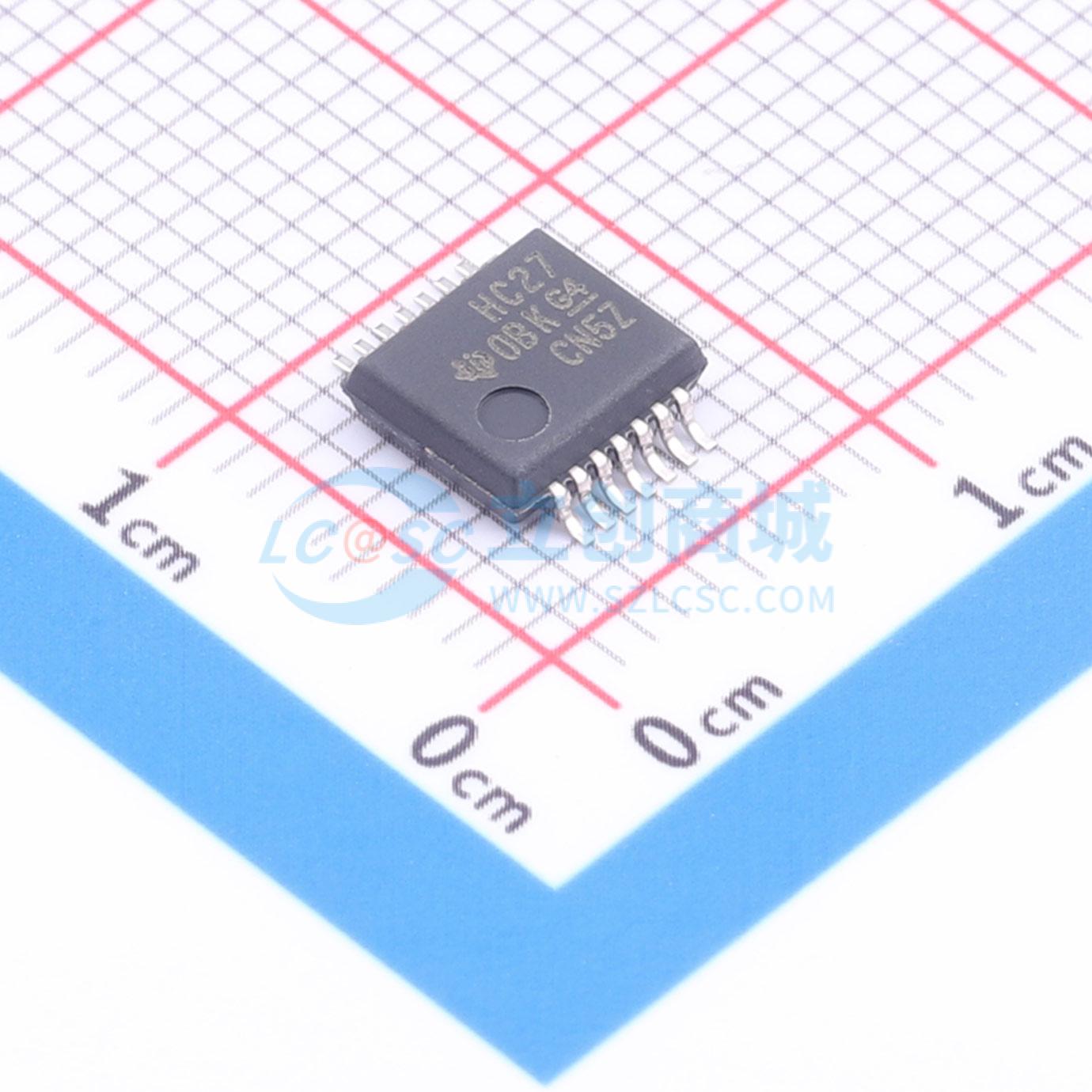

温馨提醒：图片仅供参考，商品以实物为准
SN74HC27DBR
SN74HC27DBR
- 描述
- SN74HC27 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC27DBR
- 商品编号
- C2859592
- 商品封装
- SSOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.247克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.48V~5.8V；1.9V；3.98V~4.3V | |
| 输出低电平(VOL) | 170mV~330mV；150mV~330mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 90ns@2V；15ns@6V；18ns@4.5V | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个独立 3 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = (A + B + C)（上划线）。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围： -40℃ 至 +85℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R 锁存器
