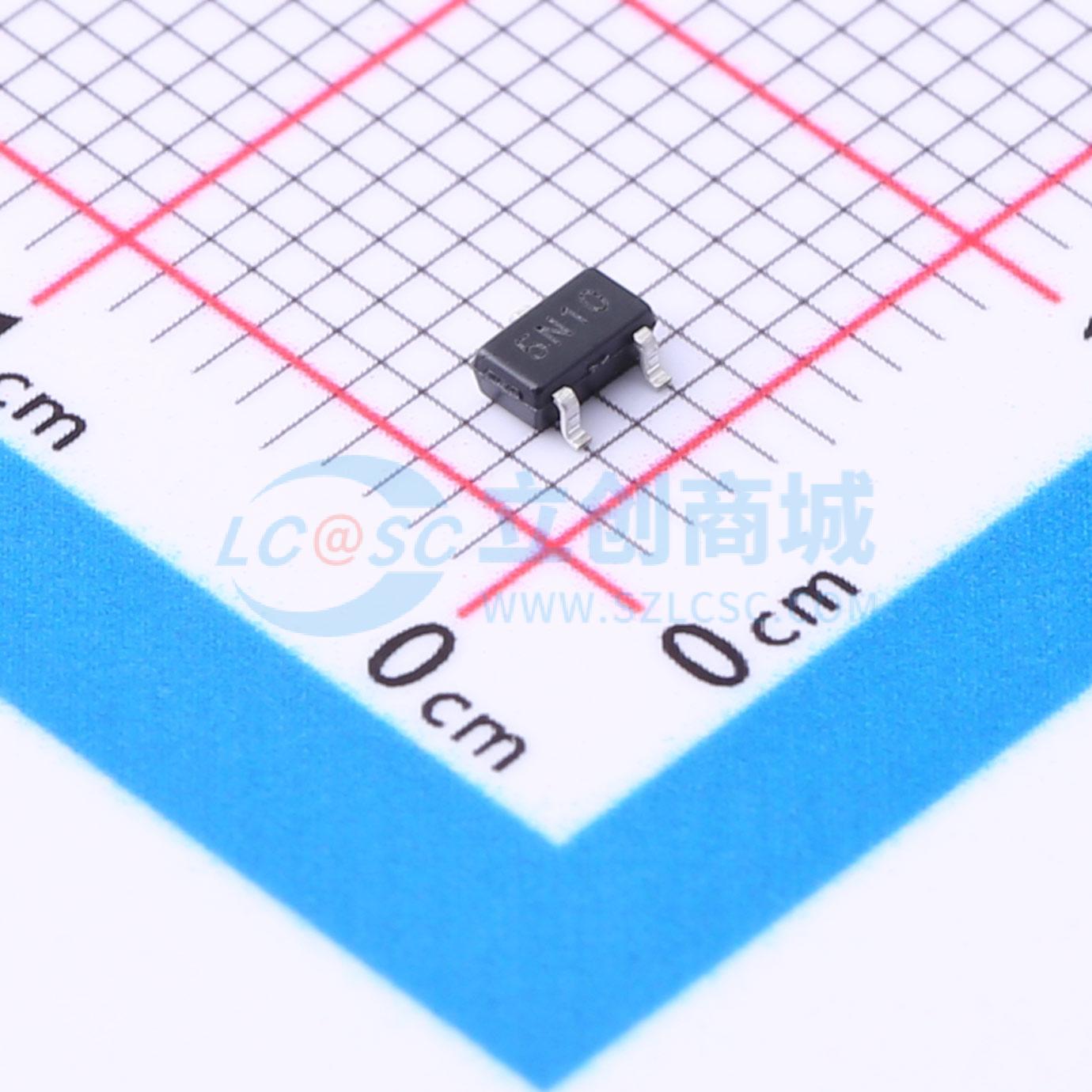

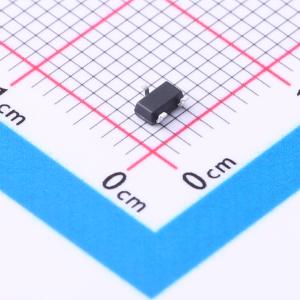

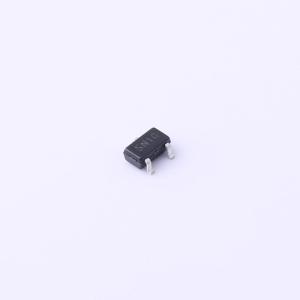

温馨提醒：图片仅供参考，商品以实物为准
AP5N10S
1个N沟道 耐压:100V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP5N10S采用先进的沟槽技术和设计，在低栅极电荷的情况下可实现出色的导通电阻（RDS(ON)）。它可用于多种应用场景，具备静电放电（ESD）保护功能。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP5N10S
- 商品编号
- C2849571
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 145mΩ@10V | |
| 耗散功率(Pd) | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V@250uA | |
| 栅极电荷量(Qg) | 4.5nC | |
| 输入电容(Ciss) | 210pF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 18V、12A
- 当VGS = 4.5V时，RDS(ON) < 11 mΩ，典型值为9 mΩ
- 当VGS = 2.5V时，RDS(ON) < 14 mΩ，典型值为12 mΩ
- 先进沟槽技术
- 采用无铅产品
应用领域
- 接口开关
- 负载开关
- 电源管理
