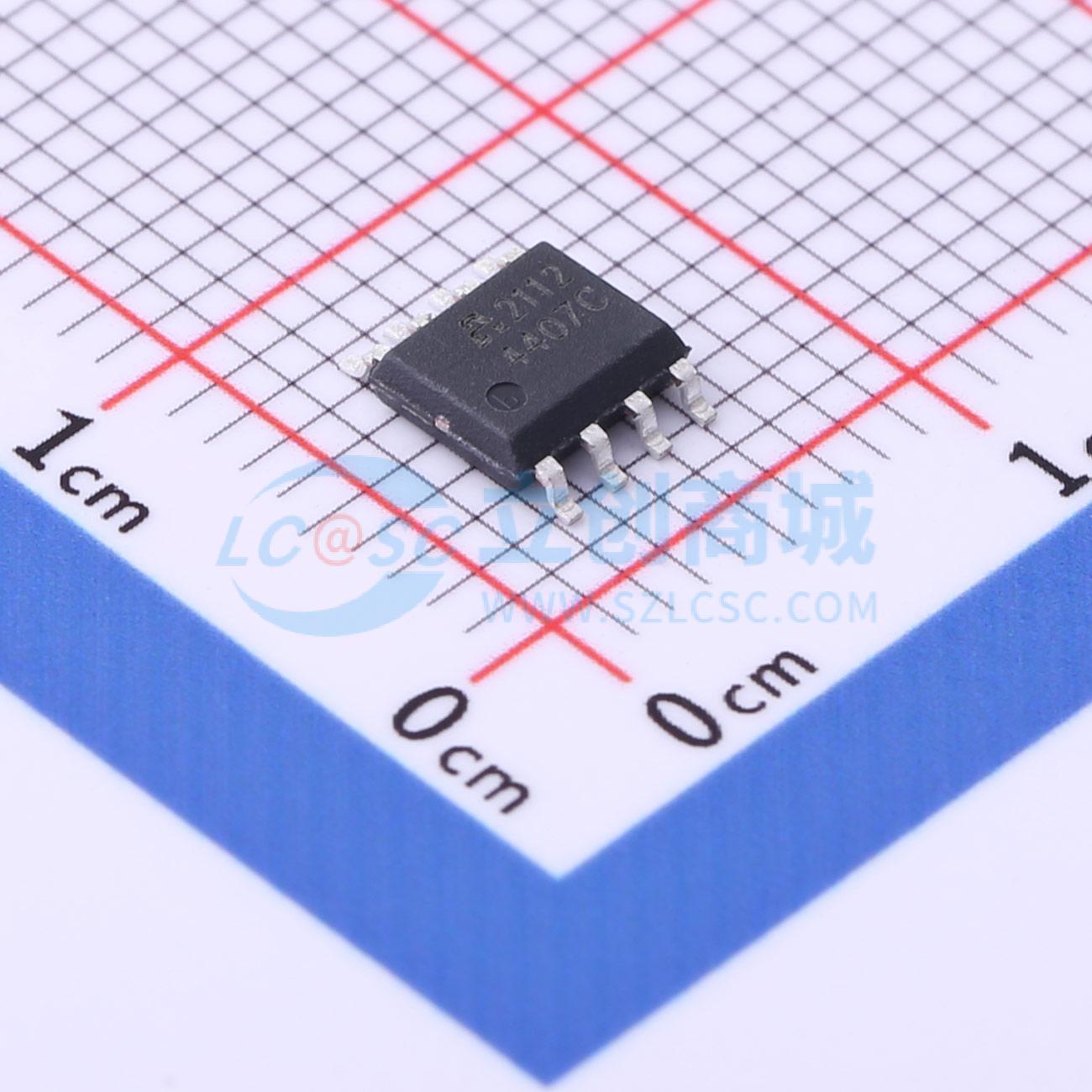

温馨提醒：图片仅供参考，商品以实物为准
AP4407C
P沟道增强型MOSFET 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：-30V,-12A。RDS(ON) < 14mΩ @VGS = -10V,典型值10.5mΩ。RDS(ON) < 19mΩ @VGS = -4.5V,典型值15mΩ。Trench DMOS功率MOSFET。快速开关。出色的导通电阻和最大直流电流能力。应用：DC/DC转换器。便携式设备的负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP4407C
- 商品编号
- C2849576
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 3.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 54.8nC@10V | |
| 输入电容(Ciss) | 2.863nF | |
| 反向传输电容(Crss) | 237pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- -30V,-12A
- 当VGS = -10V时,RDS(ON) < 14mΩ,典型值:10.5mΩ
- 当VGS = -4.5V时,RDS(ON) < 19mΩ,典型值:15mΩ
- 沟槽式DMOS功率MOSFET
- 快速开关
- 出色的导通电阻和最大直流电流能力
应用领域
-DC/DC转换器-便携式设备的负载开关-电池开关
