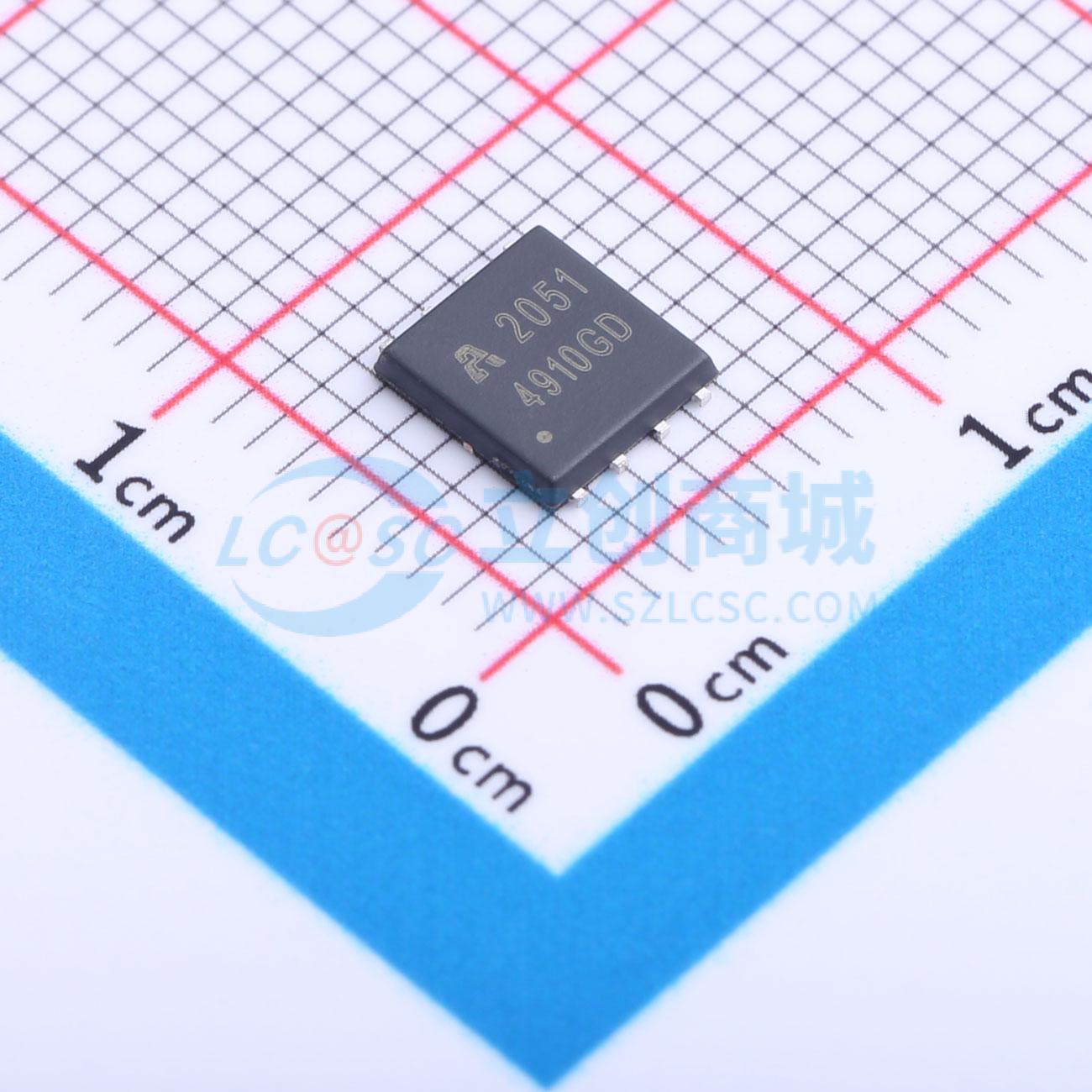

温馨提醒：图片仅供参考，商品以实物为准

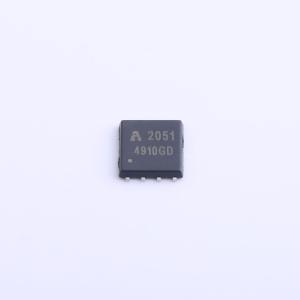

AP4910GD
1个N沟道+1个P沟道 耐压:40V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：N-Channel VDD = 40V, ID = 30A, RDS ON < 16mΩ @VGS = 10V TYP 14m, RDS ON < 25mΩ @VGS = 4.5V TYP 20m。 P-Channel VDD = 40V, ID = 40A, RDS ON < 16mΩ @VGS = -10V TYP 13.5m, RDS ON < 25mΩ @VGS = -4.5V TYP 16.5m。 无铅产品。 高功率和电流处理能力。 表面贴装封装。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP4910GD
- 商品编号
- C2849573
- 商品封装
- PDFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31nC@10V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 275pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 300pF |
商品特性
- 表面贴装封装
- 低导通电阻（RDS(on)）的P沟道开关
- 低逻辑电平栅极驱动操作
- 静电放电（ESD）保护
应用领域
- 负载/电源开关
- 接口、逻辑开关
- 超小型便携式电子设备的电池管理
