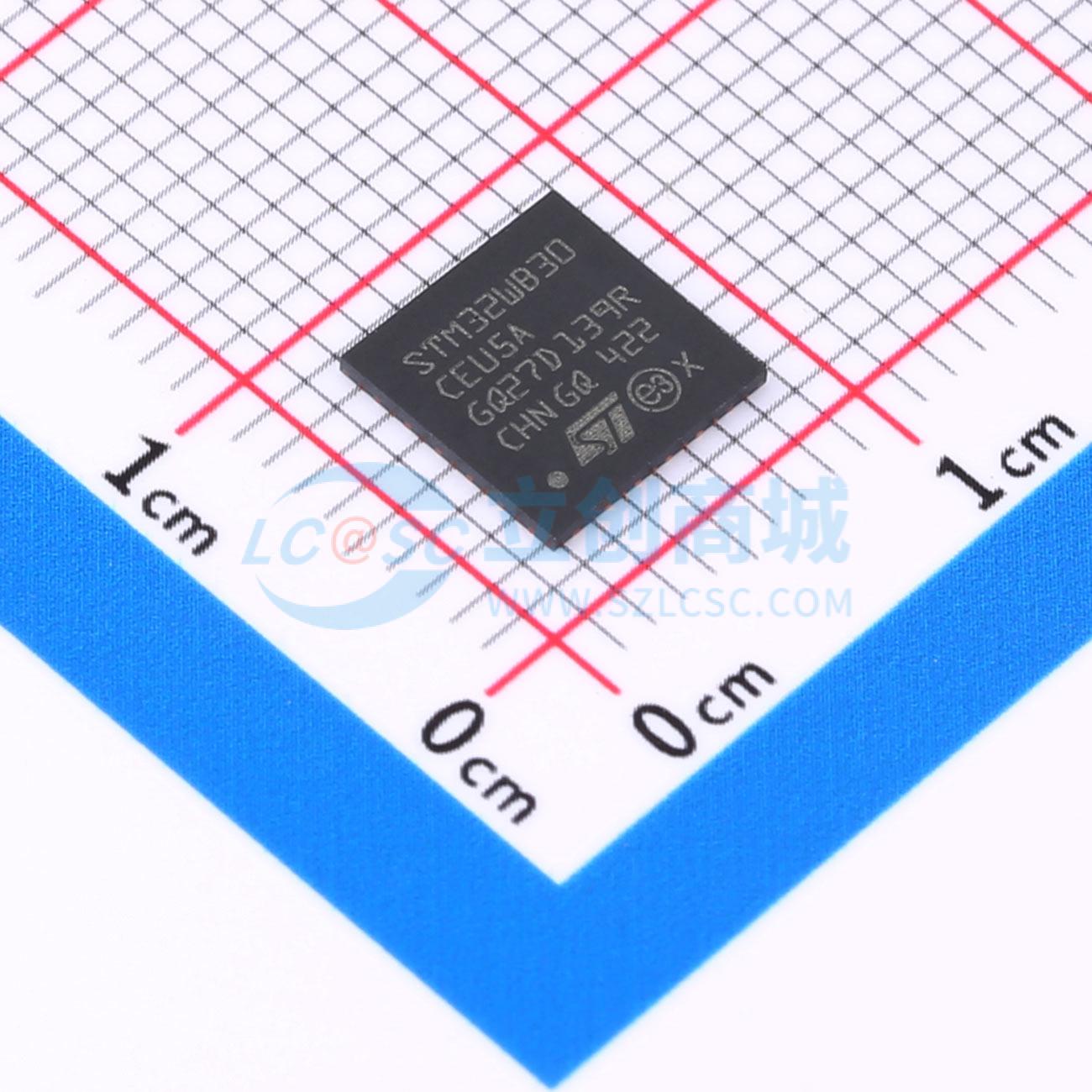

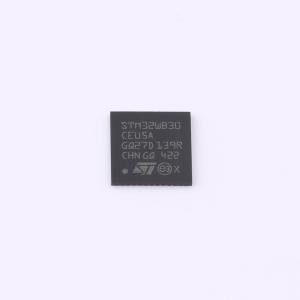

温馨提醒：图片仅供参考，商品以实物为准
STM32WB30CEU5A
STM32WB30CEU5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗双核 Arm Cortex-M4 MCU 64 MHz、Cortex-M0+ 32 MHz，带 512 KB 闪存、蓝牙 LE 5.2、802.15.4、Zigbee、Thread、AES-256
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB30CEU5A
- 商品编号
- C2846828
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | USART；I2C；SPI | |
| 工作电压 | 2V~3.6V | |
| 应用领域 | 蓝牙；802.15.4；ZigBee | |
| 输出功率 | 4dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 8.8mA | |
| 灵敏度 | -100dBm | |
| 接收电流 | 7.9mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -10℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- 包含意法半导体（ST）最先进的专利技术
- 无线电：
- 2.4 GHz
- RF收发器，支持蓝牙5.2规范或IEEE 802.15.4 - 2011物理层和媒体访问控制层，支持Thread和Zigbee 3.0
- 接收灵敏度：-96 dBm（1 Mbps速率下的低功耗蓝牙），-100 dBm（802.15.4）
- 可编程输出功率高达+4 dBm，步进为1 dB
- 集成巴伦以减少物料清单
- 支持1 Mbps
- 专用的Arm 32位Cortex M0+ CPU用于实时无线电层
- 精确的接收信号强度指示（RSSI）以实现功率控制
- 适用于需要符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD - T66的系统
- 支持外部功率放大器（PA）
- 提供集成无源器件（IPD）配套芯片以实现优化匹配解决方案（MLPF - WB - 01E3）
- 超低功耗平台：
- 2.0至3.6 V电源
- -10 ℃至+85 ℃温度范围
- 14 nA关机模式
- 700 nA待机模式+实时时钟（RTC）+32 KB RAM
- 2.25 μA停止模式+实时时钟（RTC）+128 KB RAM
- 无线电：接收7.9 mA / 0 dBm发射时8.8 mA
- 内核：带有浮点单元（FPU）的Arm 32位Cortex - M4 CPU，自适应实时加速器（ART Accelerator）允许从闪存零等待状态执行，频率高达64 MHz，具备内存保护单元（MPU）、80 DMIPS和数字信号处理（DSP）指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1） – 219.48 CoreMark（64 MHz时为3.43 CoreMark/MHz）
- 能耗基准 – 303 ULPMark CP得分
- 电源和复位管理：
- 超安全、低功耗的欠压复位（BOR），有五个可选阈值
- 超低功耗的上电复位（POR）/掉电复位（PDR）
- 可编程电压检测器（PVD）
- 带实时时钟（RTC）和备份寄存器的VBAT模式
- 时钟源：
- 32 MHz晶体振荡器，集成微调电容（用于无线电和CPU时钟）
- 32 kHz晶体振荡器用于实时时钟（LSE）
- 内部低功耗32 kHz（±5%）RC振荡器（LSI1）
- 内部低功耗32 kHz（稳定性±500 ppm）RC振荡器（LSI2）
- 内部多速100 kHz至48 MHz振荡器，由LSE自动微调（精度优于±0.25%）
- 高速内部16 MHz工厂校准RC振荡器（±1%）
- 1个锁相环（PLL）用于系统时钟和模数转换器（ADC）
- 存储器：
- 1 MB闪存，具有扇区保护（PCROP）以防止读写操作，可运行无线电协议栈和应用程序
- 128 KB静态随机存取存储器（SRAM），包括64 KB带硬件奇偶校验
- 20个32位备份寄存器
- 支持通用同步异步收发器（USART）、串行外设接口（SPI）、集成电路总线（I2C）接口的引导加载程序
- 空中（OTA）低功耗蓝牙和802.15.4更新
- 1 K字节（128双字）一次性可编程存储器（OTP）
- 丰富的模拟外设（最低2.0 V）：
- 12位模数转换器（ADC），采样率2.13 Msps，通过硬件过采样可达16位，每Msps功耗200 μA
- 系统外设：
- 用于低功耗蓝牙和802.15.4通信的处理器间通信控制器（IPCC）
- 用于CPU间资源共享的硬件信号量
- 1个直接内存访问（DMA）控制器（7个通道），支持模数转换器（ADC）、串行外设接口（SPI）、集成电路总线（I2C）、通用同步异步收发器（USART）、高级加密标准（AES）、定时器
- 1个通用同步异步收发器（USART）（支持ISO 7816、红外数据协会（IrDA）、SPI主模式、Modbus和智能卡模式）
- 1个32 Mbit/s串行外设接口（SPI）
- 1个集成电路总线（I2C）（支持系统管理总线（SMBus）/电源管理总线（PMBus））
- 1个16位、四通道高级定时器
- 2个16位、两通道定时器
- 1个32位、四通道定时器
- 2个16位超低功耗定时器
- 1个独立系统滴答定时器（Systick）
- 1个独立看门狗
- 1个窗口看门狗
- 安全和标识：
- 用于低功耗蓝牙和802.15.4软件协议栈的安全固件安装（SFI）
- 2个硬件加密高级加密标准（AES），最高256位，用于应用程序、低功耗蓝牙和IEEE802.15.4
- 客户密钥存储/密钥管理服务
- 硬件公钥认证（PKA）
- 加密算法：RSA、Diffie - Hellman、GF(p)上的椭圆曲线加密（ECC）
- 真随机数发生器（RNG）
- 防止读写操作的扇区保护（PCROP）
- 循环冗余校验（CRC）计算单元
- 芯片信息：96位唯一ID、IEEE 64位唯一ID。可导出802.15.4 64位和低功耗蓝牙48位扩展唯一标识符（EUI）
- 多达30个快速输入/输出（I/O），其中28个支持5 V耐压
- 开发支持：
- 应用处理器的串行线调试（SWD）、联合测试行动小组（JTAG）
- 应用程序交叉触发
- 封装符合ECOPACK2标准
