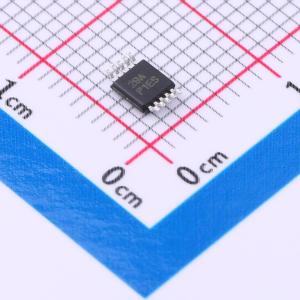

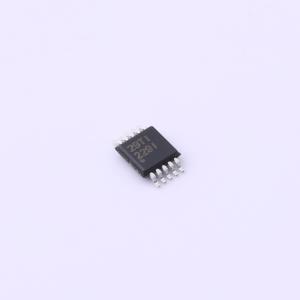

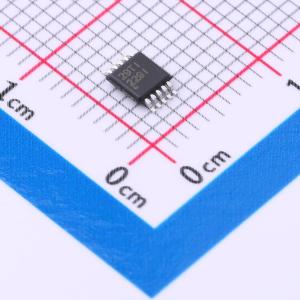

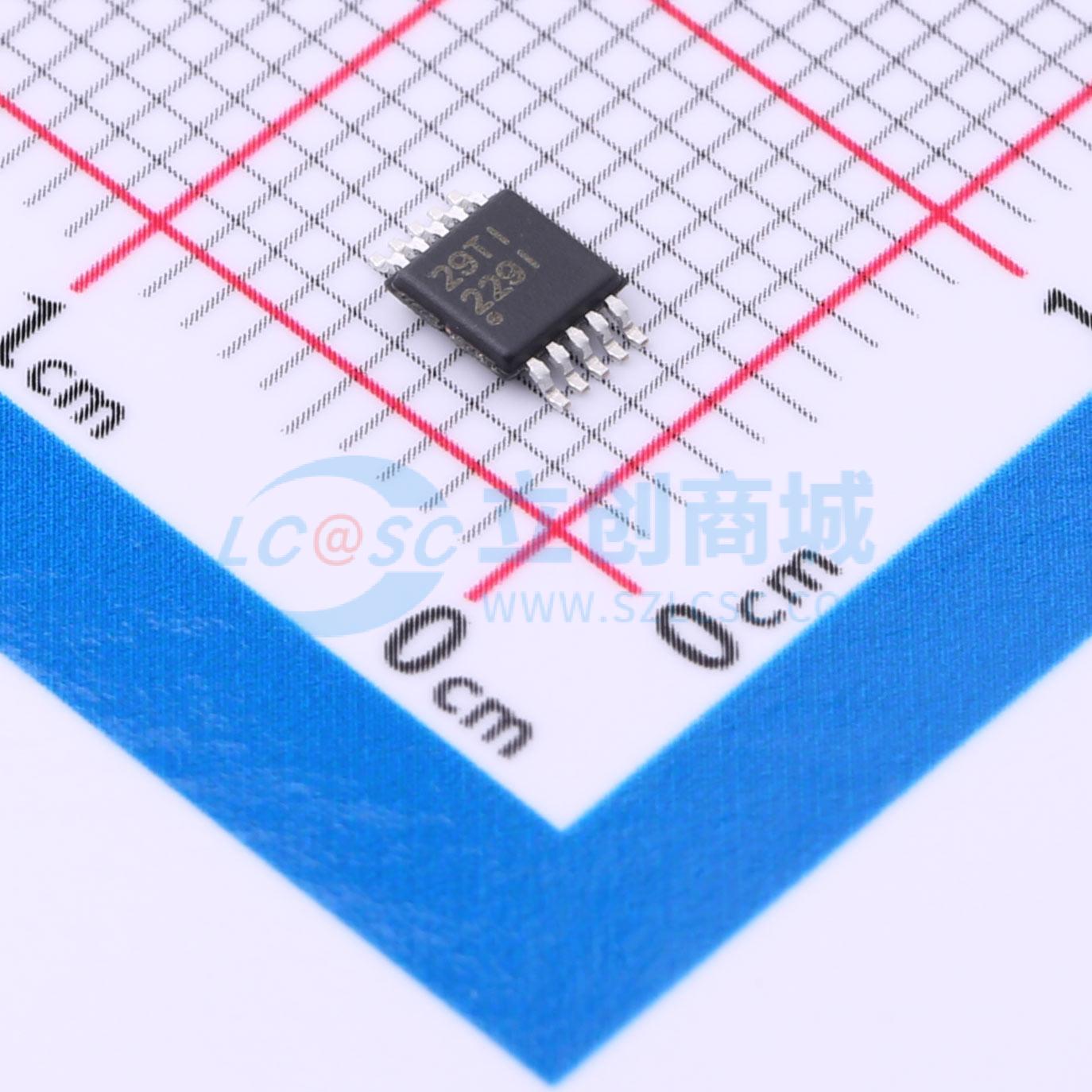

INA229AIDGSR

20位、超精密功率/能量/充电监控器，具有SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA229 具有警报功能的 85V、20 位、超精密、SPI 输出电流/电压/功率/能量/充电监控器
品牌名称: TI(德州仪器)
商品型号: INA229AIDGSR
商品编号: C2846803
商品封装: VSSOP-10
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

INA229 是一款超精密数字功率监控器，配备专为电流检测应用而设计的 20 位 Δ-Σ ADC。该器件可跨共模电压支持范围为 -0.3V 至 +85V 的电阻式分流器感测元件测量 ±163.84mV 或 ±40.96mV 的满量程差分输入。 INA229 报告电流、总线电压、温度、功率、能量和电荷累积，并采用精度为 ±0.5% 的集成振荡器，同时在后台执行所需的计算。集成的温度传感器用于裸片温度测量的精度为 ±1°C ，并可用于监测系统环境温度。 INA229 采用低温漂和增益漂移设计，以使此器件可用于在制造过程中不进行多温度校准的精密系统。此外，非常低的失调电压和噪声允许在 mA 至 kA 感测应用中使用，并在感应分流器元件上提供宽的动态范围而不会产生显著的功率损耗。该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。该器件允许选择从 50µs 到 4.12ms 的 ADC 转换时间以及从 1x 到 1024x 的采样平均值，这有助于进一步降低测量数据的噪声。

商品特性

高分辨率、20 位 Δ-Σ ADC
电流监控精度：
- 失调电压： ±1μV（最大值）
- 失调漂移： ±0.01μV/°C（最大值）
- 增益误差： ±0.05%（最大值）
- 增益误差漂移： ±20ppm/°C（最大值）
- 共模抑制：154dB（最小值）
电源监控精度：0.5% 满量程， -40°C 至 +125°C（最大值）
电能和电荷精度：1.0% 满量程（最大值）
快速警报响应：75μs
宽共模范围： -0.3V 至 +85V
总线电压感应输入：0 V 至 85V
分流器满量程差分范围：±163.84mV/±40.96mV
输入偏置电流：2.5nA（最大值）
温度传感器: ±1°C（25°C 时为最大值）
可编程电阻器温度补偿
可编程转换时间和平均值计算
10MHz SPI 通信接口
在 2.7V 至 5.5V 电源电压下工作：
- 工作电流： 640μA（典型值）
- 关断电流：5µA（最大值）

应用领域

直流/直流转换器和功率逆变器
工业电池组
以太网供电 (PoE)
电信设备
企业级服务器

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	98V
	输入偏置电流(Ib)	100pA
	输入失调电压(Vos)	300nV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	±163.84mV
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.5V
	静态电流(Iq)	640uA
	输入失调电压温漂(Vos TC)	10nV/℃
	共模抑制比(CMRR)	170dB
