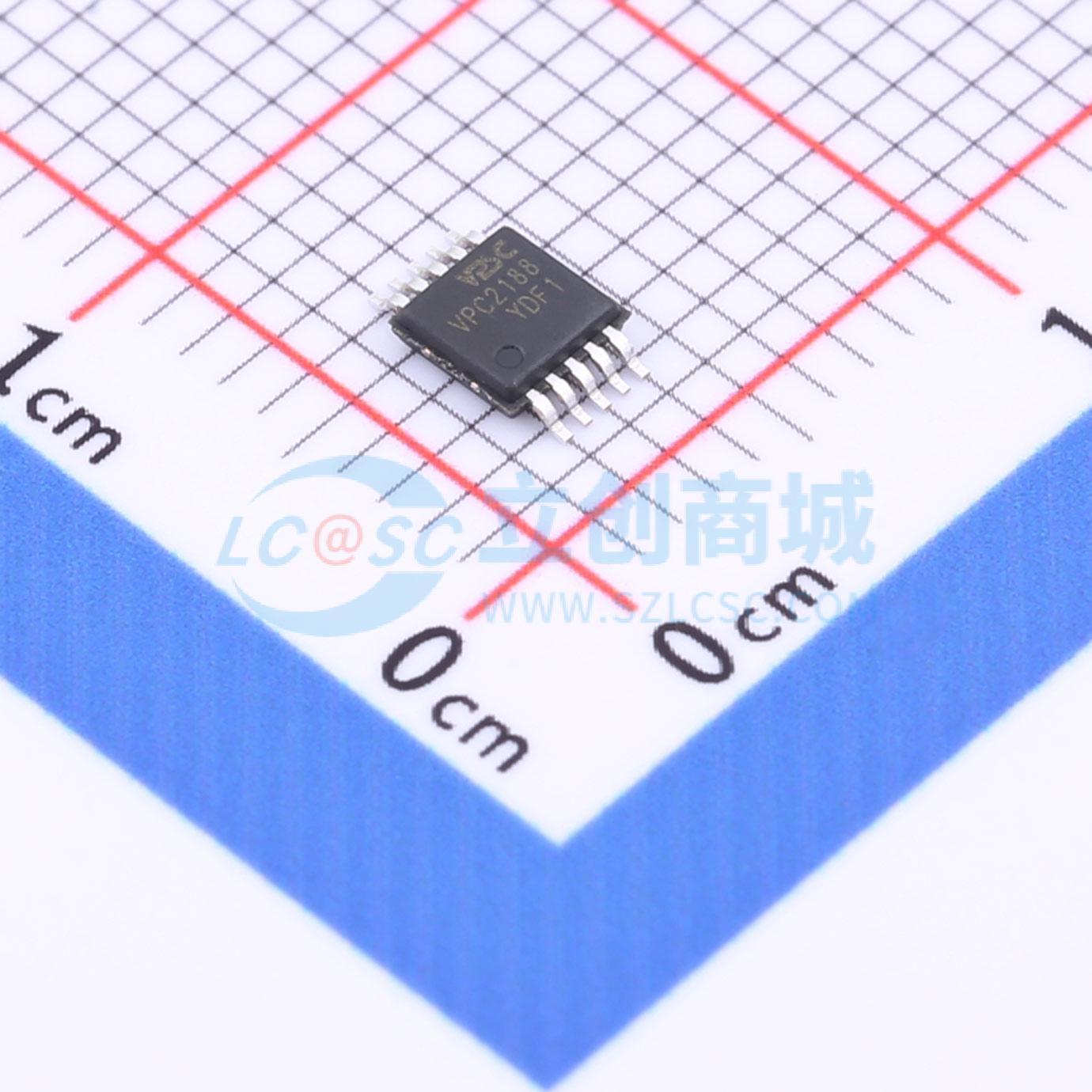

VPC2188

VPC218X 系列是适用于多种拓扑结构（Flyback\Buck\ Boost ）和输出电压反馈方式（SSR\PSR\电阻分压）的高度集成电源控制芯片。集成了低至4V、高至100V 的超宽范围启动电路。内部集成的防倒灌二极管可防止电流从VDD 端反流到VIN端。 VPC218X 内部集成了电流采样差分放大器来大幅提高采样信噪比，将CS 端口的限流阈值电压降低至156mV ，可大幅减小电流采样电路的功耗，采用无电流互感器设计，从而降低成本和提高可靠性。 VPC218X 控制器在较重负载时固定工作于设定好的最大工作频率下进行PWM 调制，随着负载减轻到一定程度，控制器通过逐级模拟降频工作模式来优化全负载范围效率，同时获得较低的轻负载纹波电压和空载功耗。 VPC218X 可以在数百kHz 工作频率下实现PSR 反馈方式，内置的输出电压采样电路可同时工作在CCM和DCM 模式下，对采样电压的时间宽度要求低至350nS；内置的具有快速动态响应功能的环路补偿电路，使开关电源的稳定性和动态指标都有较好的表现。 VPC218X 具备可精确编程输入欠压保护及回差，输出短路保护、输出过压保护、过温保护等功能，全范围保证开关电源的高可靠性。 VPC218X 是一款高集成度的电流模PWM 控制器，可广泛适用于反激、Buck、Boost 等多种拓扑结构的开关电源中。它们集成了高压启动电路和防倒灌二极管，外围启动电路简单；它们集成电流差分放大器，提高电流检测的信噪比，实现超低电流阈值比较；它们集成多种环路反馈方式，其中PSR 反馈的高速采样电路使得数百kHz 工作频率的无光耦反馈隔离开关电源成为现实。 它们为开关电源每项性能指标的提高作出最大的努力。外置可编程软启动功能，可根据需要设定软启动时间以减小启动应力和输出过冲；内置斜坡补偿，避免次谐波振荡；所有保护的触发都设有相应的延时滤波，避免干扰信号误触发；所有保护状态下都会把不需要的模块关闭，使功耗最低；在极轻负载时进入深度降频模式，降低空载功耗，同时控制住纹波不过大和避免出现异音。 它们还为开关电源提供全方位的保护功能，通过UVP 脚可根据需要设定输入欠压保护值和回差电压，通过VDD 脚实现输出过压保护，通过COM 脚实现输出过载和开环保护，通过CS 脚实现变压器或输出短路保护。

• 超宽输入电压范围 4V~100V 启动电路
• 适用于反激、Boost、Buck 多种拓扑
• 限流阈值电压 156mV 和 500mV 可选
• 单电阻可编程振荡器频率
• 轻负载逐级模拟降频优化效率曲线，空载间歇工作实现低空载功耗，使能关断电流低至0.1uA
• 逐周期限流保护和短路保护、过温保护
• 电流感测信号的前沿消隐
• 内置斜坡补偿电路
• 可精确设置输入欠压保护及回差
• 可选内置或外置软启动
• CCM/DCM 模式下内置环路PSR 控制
• 直接光耦合器接口
• MSOP10 超小体积封装形式

• 断续（DCM）/连续（CCM）模式反激转换器
• 工业电源转换
• BMS 辅助电源
• POE 电源
• 隔离通信电源
