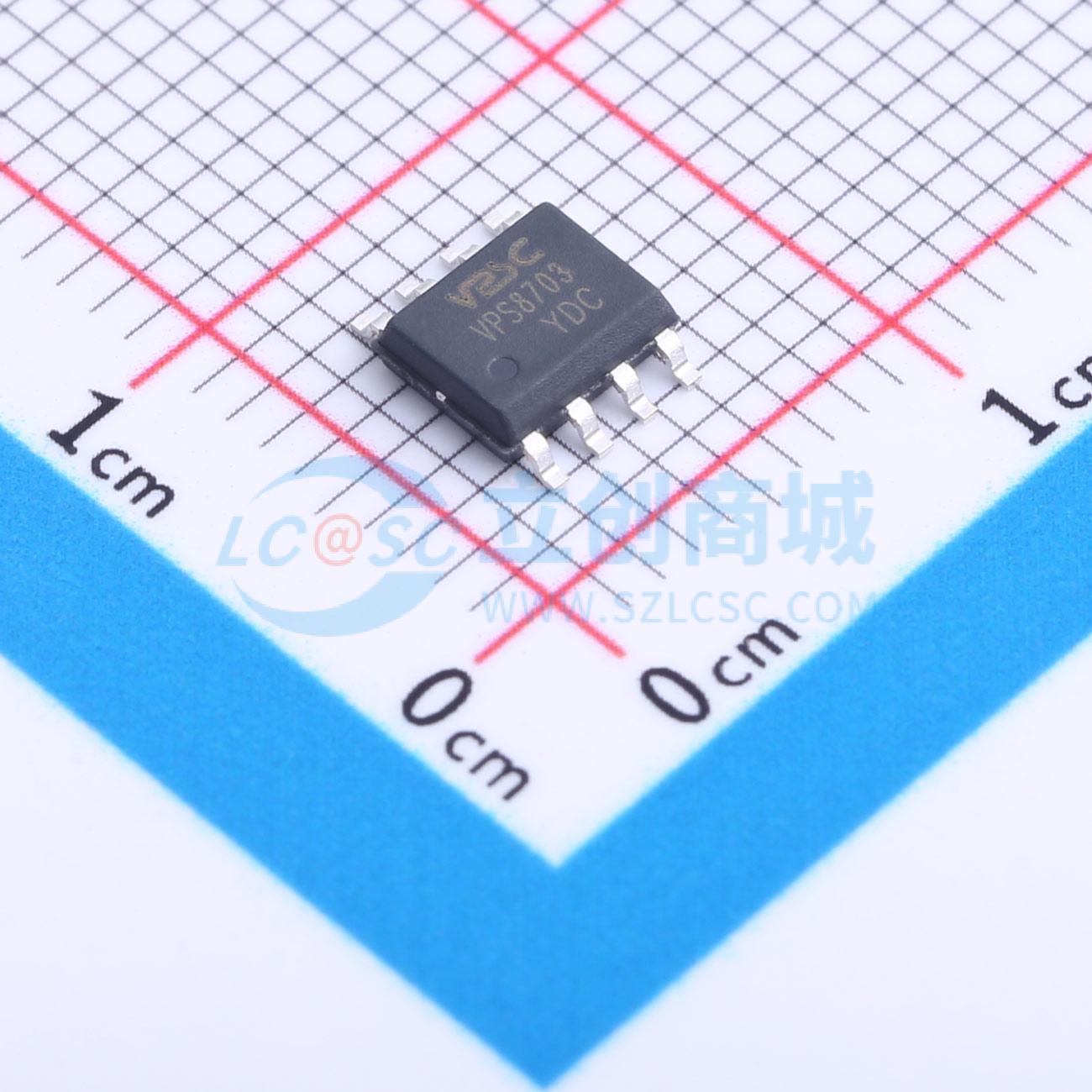

VPS8703

微功率隔离电源专用驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VPS8703 是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 6.5~30V 输入电压、多种输出电压、输出功率高达 15W 的隔离电源。 VPS8703 内部集成两个 N 沟道功率 MOSFET 和两个 P 沟道功率 MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率 MOSFET 驱动的高度对称性，避免电路在工作过程发生偏磁。
品牌名称: VPSC(源特科技)
商品型号: VPS8703
商品编号: C2846906
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

	属性	参数值
	功率管导通电阻	250mΩ；600mΩ
	静态电流(Iq)	2.1mA
	工作温度	-40℃~+125℃

商品概述

VPS8703 是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 6.5~30V 输入电压、多种输出电压、输出功率高达 15W 的隔离电源。 VPS8703 内部集成两个 N 沟道功率 MOSFET 和两个 P 沟道功率 MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率 MOSFET 驱动的高度对称性，避免电路在工作过程发生偏磁。 VPS8703 内部集成调频功能以及多种保护方式。针对不同的应用需求可实现频率调节，同时内部设计有高精度的死区控制电路确保在各种工作条件下不出现共通现象；集成了过流检测保护和过温保护，避免在开关电源输出短路等异常情况下损坏器件。 VPS8703 是一款适用于全桥拓扑结构的 DCDC 隔离型开关电源集成控制器，桥式驱动方式的变压器绕组少，成本低。满足 6.5V~30V 的应用，兼容性强。电流过大时钳位限制功率管电流，既保证了芯片自身工作在安全区，又使得外围器件免受大电流冲击。它的工作频率可以通过 CLK 引脚来设定（悬空时为默认频率），并且在两路驱动之间设计了死区时间 tBBM，既避免了共通的现象，又可降低功率管开通时的漏源电压，减小了开关损耗。可通过 EN 引脚来控制芯片的开通或关断。EN 被拉成高电位时（悬空时被自行拉成高电位），芯片正常运行；EN 被拉成低电位时，芯片停止工作，实现超低待机功耗。

商品特性

全桥拓扑结构
高集成度，外围简单
内置 30V /0.25Ω NMOS
内置 30V /0.60Ω PMOS
6.5 - 30V 输入电压范围
输入冲击电压高达 40V
开关频率可编程
具有使能关断功能
可持续短路保护、过温保护，自恢复
芯片工作温度 -40°C~+125°C
ESOP8 增强散热型封装

应用领域

CAN/RS - 485/RS - 232/SPI/I²C 等低功耗隔离电源
过程控制
精密仪器/医疗仪器
分布式电源/无线电电源/电信电源
低噪声隔离式 USB 电源
低噪声灯丝电源
IGBT 栅极驱动电源
