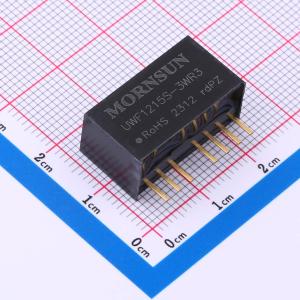

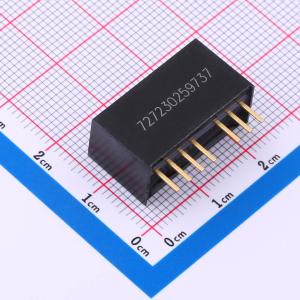

温馨提醒：图片仅供参考，商品以实物为准
UWF1215S-3WR3
采用SIP封装的3W隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超宽8:1输入电压范围。高效率达79%。空载功耗低至0.12W。I/O隔离测试电压3kV DC。输入欠压保护，输出短路、过流保护。工作环境温度范围：-40℃至+105℃。应用：医疗保健。工业控制
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- UWF1215S-3WR3
- 商品编号
- C2846932
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 7.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 4.5V~36V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；短路保护；欠压保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 300kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品概述
3W，超宽电压输入，隔离稳压单路/ 正负双路输出，SIP 封装，DC-DC 模块电源。UWE/F_S-3WR3 系列产品输出功率为3W，8:1 超宽电压输入范围，效率高达 79% ，3000VDC 的常规隔离电压，允许工作温度-40℃ to +105℃，具有输入欠压保护，输出过流、短路保护功能。
商品特性
- 超宽输入电压范围（8:1）
- 效率高达 79%
- 空载功耗低至0.12W
- 隔离电压3000VDC
- 输入欠压保护，输出短路、过流保护
- 工作温度范围： -40°C to +105°C 国际标准引脚方式
- 通过EN62368 认证
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
