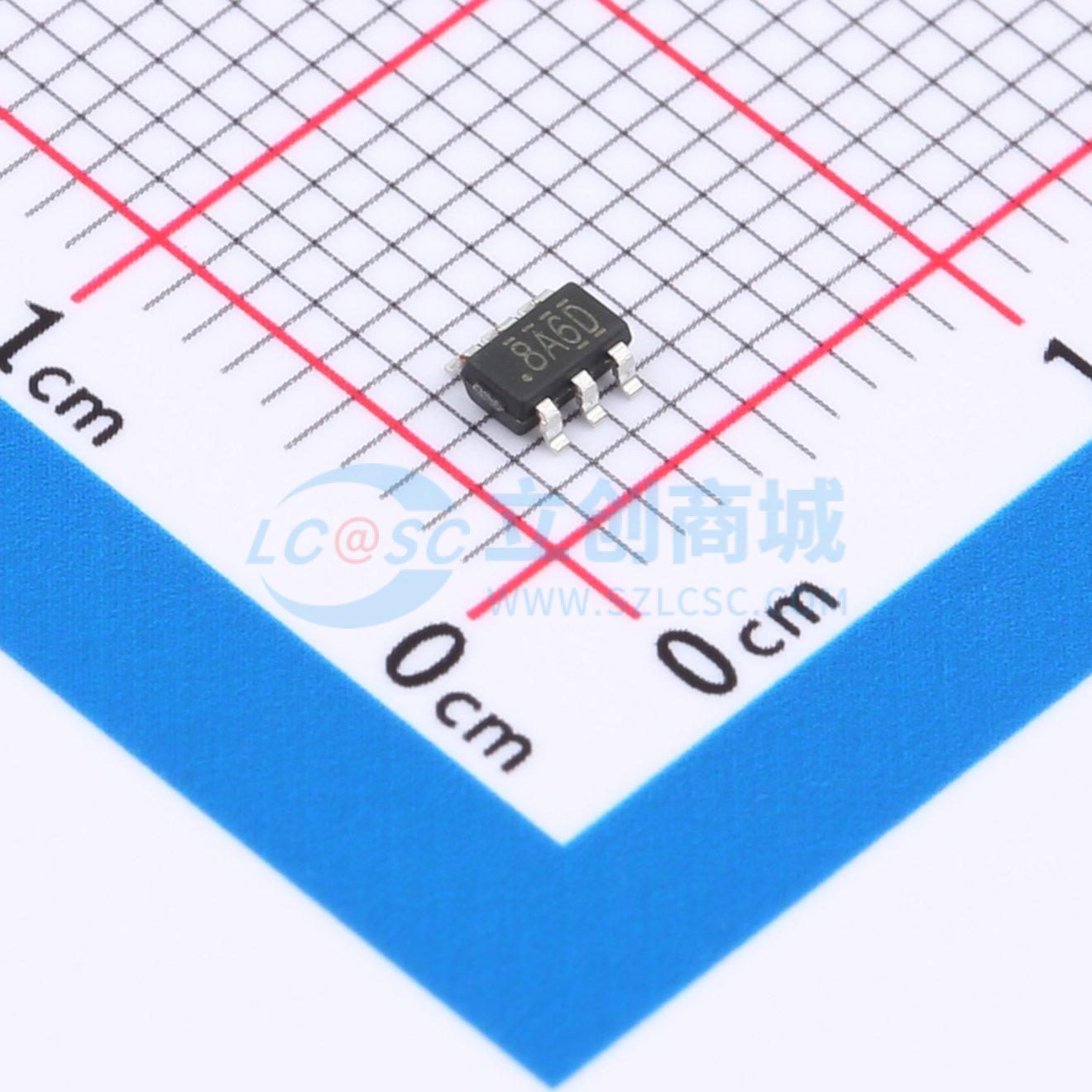

温馨提醒：图片仅供参考，商品以实物为准
TPSY8121C1ABC
2A，20V输入同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSY8121C1ABC是一款高效同步降压DC-DC转换器,支持4.5V至20V的宽输入电压范围,可提供2A连续负载电流。采用瞬时PWM架构实现快速瞬态响应,内置主开关和同步开关,具有低导通电阻以减少传导损耗。固定1MHz开关频率,采用SOT23-6封装。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSY8121C1ABC
- 商品编号
- C28642309
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 410uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
开发了一款高效同步降压型DC-DC转换器，能够提供2A负载电流。可在4.5V至20V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度降低传导损耗。采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在重载条件下，它以1MHz的准恒定频率工作，以减小电感和电容的尺寸。
商品特性
- 宽电源电压范围：4.5V至20V
- 保证2A连续负载电流，精度±2%
- 0.6V参考电压
- 逐周期峰值电流限制
- 即时PWM架构，实现快速瞬态响应
- 内部软启动可限制浪涌电流
- 限流保护
- 内部开关（上/下）的低导通电阻RDS(ON)：90/70mΩ
- 固定1MHz开关频率
- 符合RoHS标准且无卤
- 紧凑型封装：SOT23-6
应用领域
- 网络设备
- 网络摄像机
- 液晶电视
- DSL调制解调器
- 接入点路由器
- 数字电视
- 机顶盒
