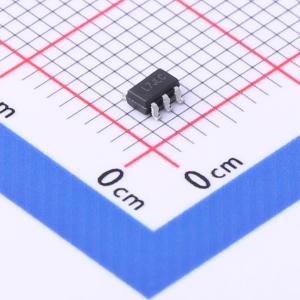

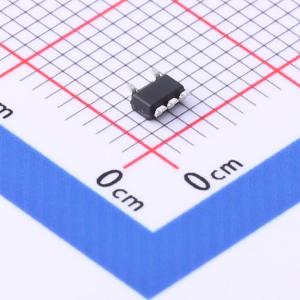

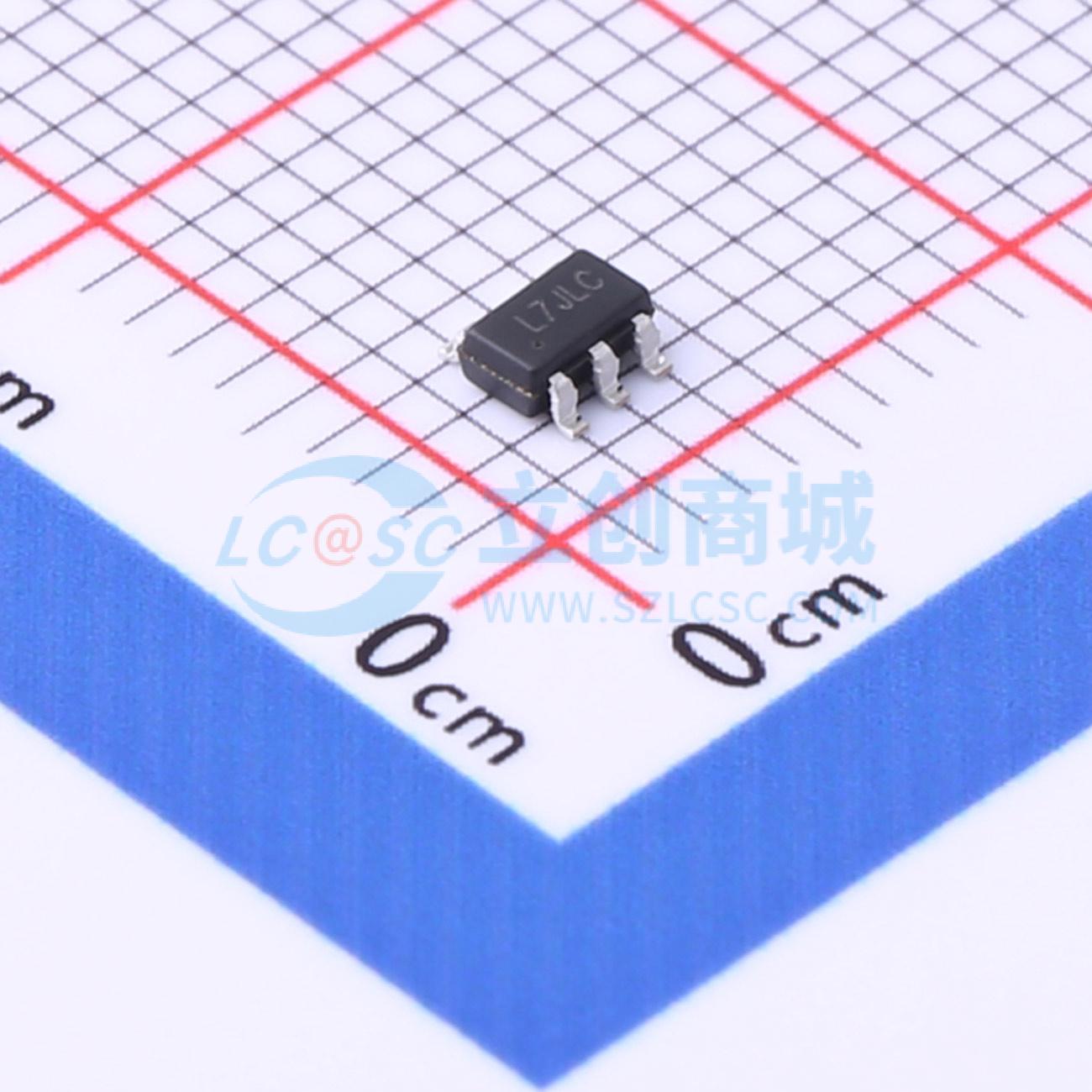

TPL720F33-5TR
400 mA输出，超低静态电流LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是CMOS工艺低Iq线性稳压器，具有使能控制功能，支持最大400mA输出电流，典型静态电流仅1.4μA。使用2.2μF至10μF的低ESR小型陶瓷输出电容时性能稳定。在负载动态下降或上升时具有快速响应性能，特别是在有一定负载的负载动态变化时。具有限流和热保护功能，提高了可靠性。固定输出电压范围为1V至3.6V，在室温下输出电压精度、线性调整率和负载调整率为±1%。工作温度范围为-40°C至+85°C。提供SOT23-3、SOT23-5、SOT89-3和1×1 DFN-4封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL720F33-5TR
- 商品编号
- C2842390
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 53dB@(1MHz) | |
| 压差 | 350mV@(400mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.4uA | |
| 噪声 | 90uVrms | |
| 特性 | 过热保护；带使能；过流保护；软启动 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPL720系列产品是采用CMOS工艺、具备使能控制功能的低Iq线性稳压器。TPL720系列产品支持最大400mA的输出电流，典型静态电流仅1.4μA。TPL720系列产品搭配2.2μF至10μF的低ESR小型陶瓷输出电容时性能稳定。
TPL720系列产品在负载动态下降或上升时具有快速响应性能，特别是在有一定负载的动态变化情况下。TPL720系列产品具备限流和热保护功能，提高了产品的可靠性。
TPL720系列产品的固定输出电压范围可达3.6V，在室温下输出电压精度为±1%，具有良好的线性调整率和负载调整率。TPL720系列产品保证在-40°C至+85°C的工作温度范围内正常工作。TPL720系列产品提供SOT23 - 3、SOT23 - 5、SOT89 - 3和DFN - 4封装。
商品特性
- 典型1.4μA超低静态电流
- 输入电压范围：2.4V至6V
- 输出电压选项：固定电压：1V、1.2V、1.8V、2.5V、2.8V、3V、3.3V、3.6V
- 室温下输出电压精度±1%
- 最大输出电流：400mA
- 低关断电流
- 低压差：400mA时为350mV
- 限流和热保护
- 搭配2.2μF陶瓷电容时性能稳定
- 禁用时主动输出放电
- 使能时软启动限制输入电流浪涌
- 工作温度范围：-40°C至+85°C
- 封装：SOT23 - 3、SOT23 - 5、SOT89 - 3、DFN - 4
应用领域
- 电池供电的手持设备
- 电池供电的便携式设备
- 可穿戴应用、蓝牙耳机
- 无线和物联网模块
- 个人电子产品、个人医疗保健设备
