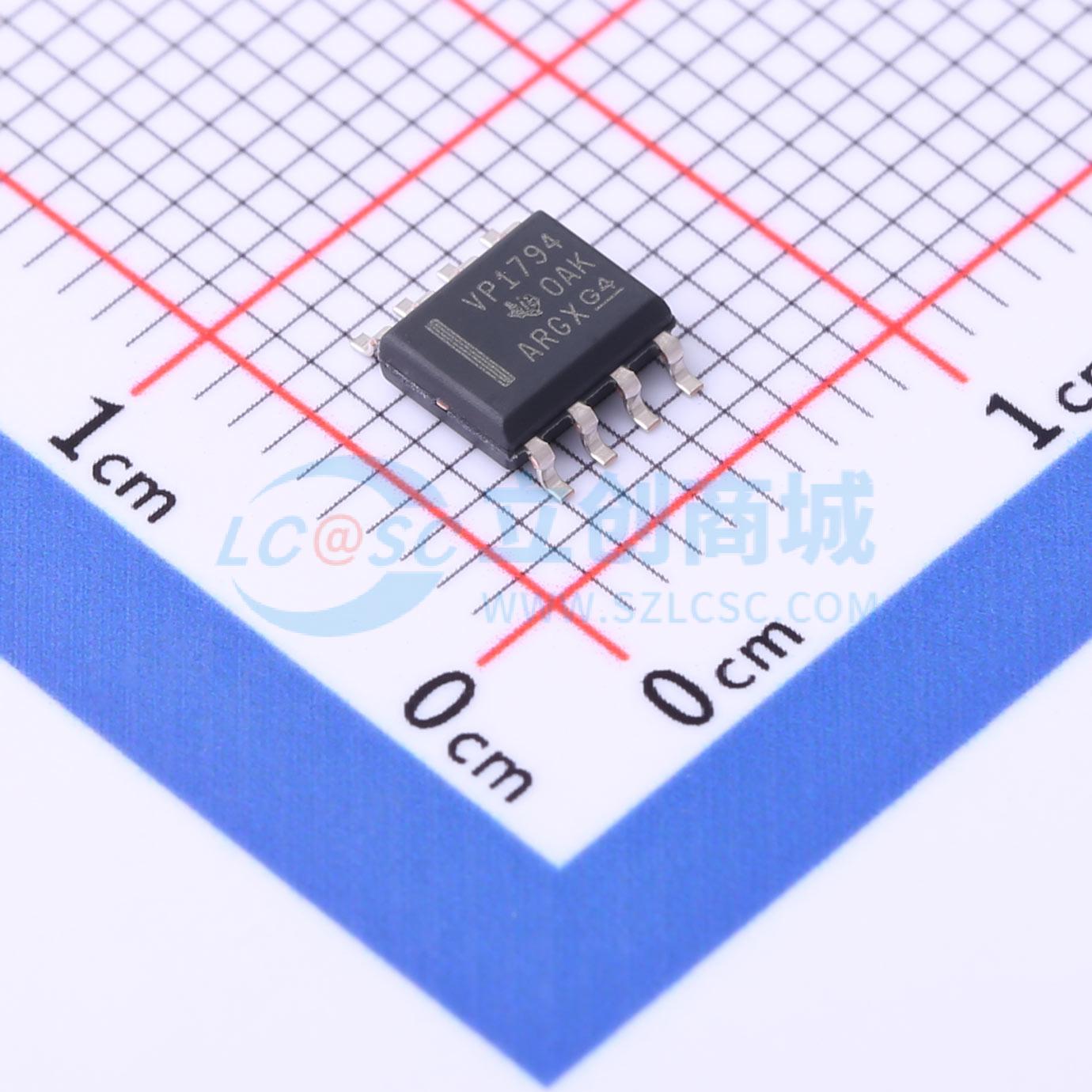

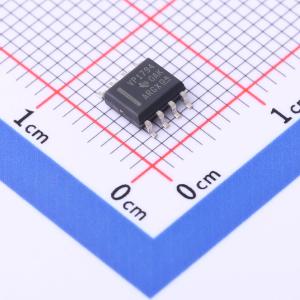

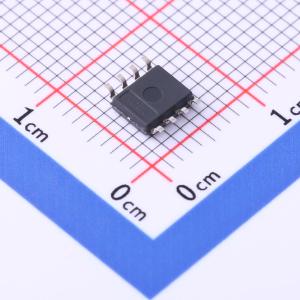

SN65HVD1794DR
具有电缆反转功能的70V故障保护RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65HVD1794 具有电缆反向和故障保护功能的 70V RS-485 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD1794DR
- 商品编号
- C2842391
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 115Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 6mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；失效保护；使能关断 |
商品概述
这些器件设计用于承受过压故障，例如直接短路到电源、错误接线故障、连接器故障、电缆挤压和工具误操作。它们对ESD事件也具备高鲁棒性，符合人体模型规范的高等级防护。这些器件集成了差分驱动器和差分接收器，采用单电源供电。驱动器差分输出和接收器差分输入在内部连接，形成适合半双工（双线总线）通信的总线端口。电缆反相引脚（INV）可主动纠正安装过程中可能出现的接线错误。检测到通信错误后，用户可向INV引脚施加逻辑高电平，有效反转差分总线端口的极性，从而纠正反接的总线导线。这些器件具备宽共模电压范围，适用于长电缆传输的多点应用。器件的工作温度范围为 -40℃ 至 105℃。
商品特性
- 总线引脚故障防护可达大于±70V
- 电缆反相功能可纠正反接的总线引脚
- 共模电压范围(-20 V 至 25 V)超过TIA/EIA 485标准要求的两倍以上
- 总线I/O防护
- ±16 kV JEDEC HBM防护
- 降低单元负载，最多支持256个节点
- 开路、短路和空闲总线条件下接收器故障安全
- 低功耗
- 工作期间静态电流ICC为5 mA
- 上电、掉电无毛刺操作
应用领域
- RS-485网络
- RS-422网络
- 热插拔应用
- J1708应用
