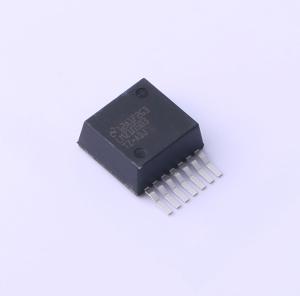

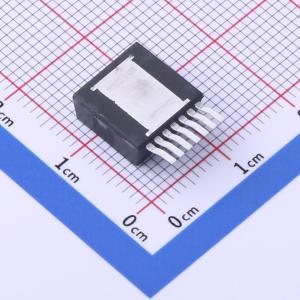

温馨提醒：图片仅供参考，商品以实物为准

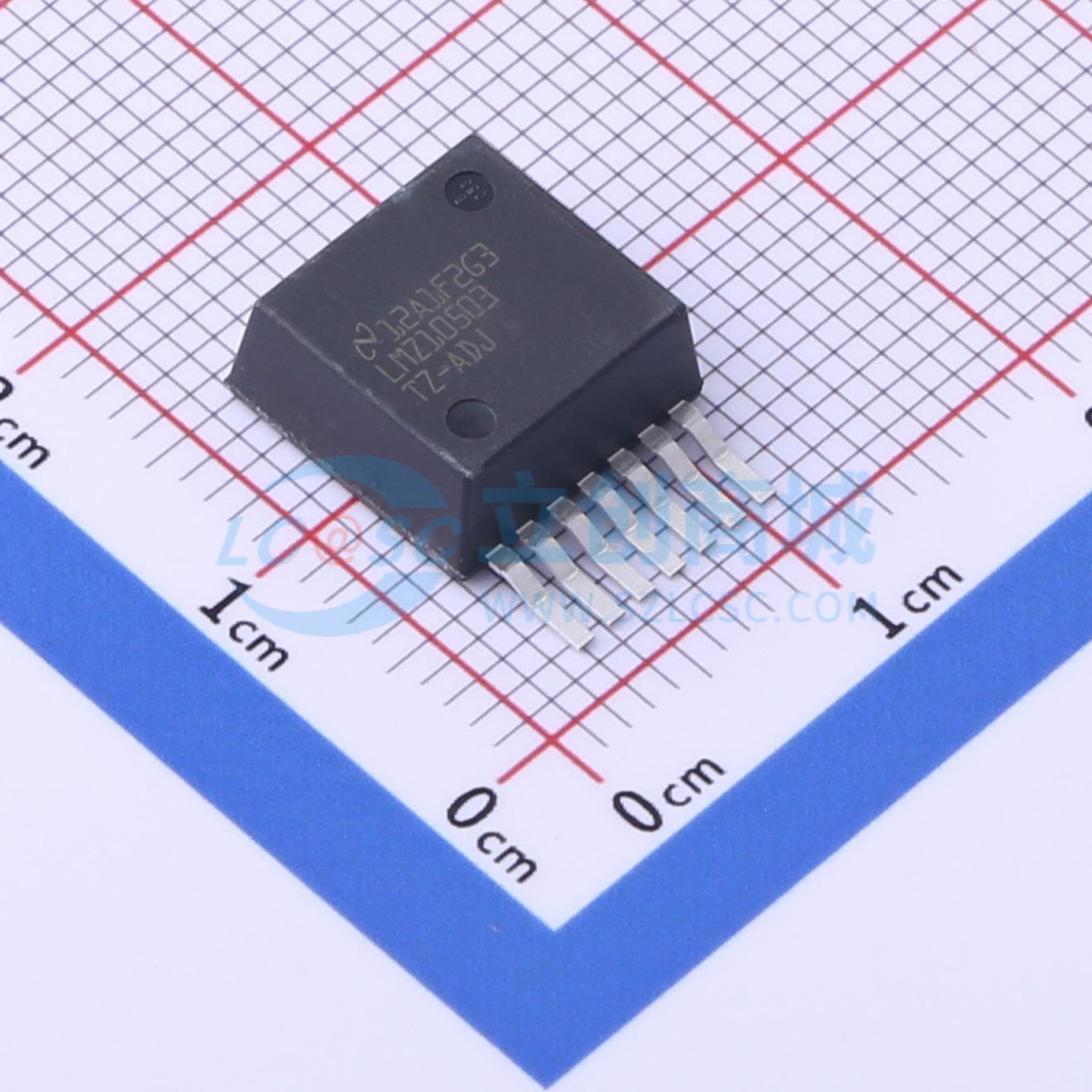

LMZ10503TZX-ADJ/NOPB

MSL=3 降压型 2.95V~5.5V 800mV~5V 3A 15W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ10503 采用引线式表面贴装 TO 封装的 5.5V、3A 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10503TZX-ADJ/NOPB
商品编号: C2842401
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.745克(g)

商品参数

商品概述

LMZ10503 电源模块是一款完整的易用型直流/直流解决方案，能够驱动高达3A 的负载，并且拥有出色的电源转换效率、输出电压精度以及线路和负载调节性能。LMZ10503 采用创新型封装，可提高散热性能并支持手工或机器焊接。 LMZ10503 的输入电压轨范围为2.95V 至5.5V，提供的高精度可调节输出电压低至0.8V。PWM 开关的固定频率为1MHz，确保了EMI 特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容和/或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10503 是一款稳定可靠的解决方案，具有以下功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。

商品特性

集成屏蔽电感器
使用外部软启动、跟踪和精密使能端实现灵活启动排序
针对浪涌电流以及输入UVLO 和输出短路等故障提供保护
便于装配和制造的单个外露焊盘和标准引脚分布
与以下器件引脚到引脚兼容：LMZ10504（最大4A/20W）LMZ10505（最大5A/25W）

应用领域

从3.3V 和5V 电源轨到负载点的转换
空间受限型应用
噪声敏感型应用（例如收发器、医疗设备）

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.95V~5.5V
	输出电压精度	±1.63%
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	3A
	转换效率	96%

	属性	参数值
	静态电流(Iq)	3uA
	开关频率	750kHz
	纹波噪声	7mVp-p
	特性	过热保护；过流保护
	长度	10.16mm
	宽度	9.85mm
	工作温度	-40℃~+125℃
