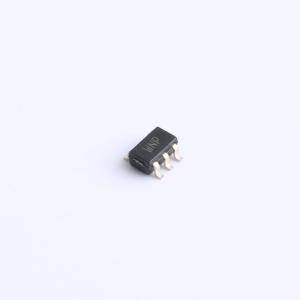

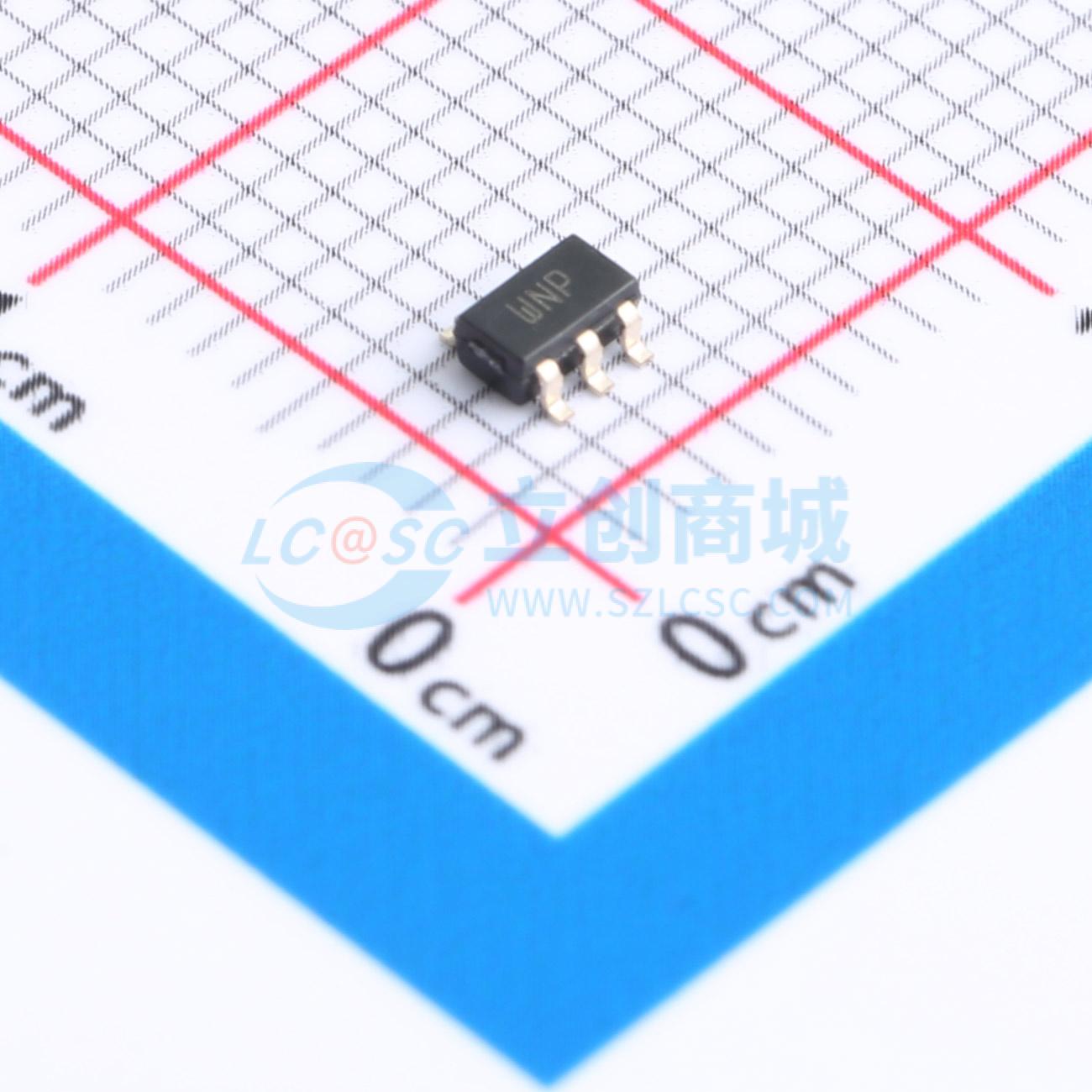

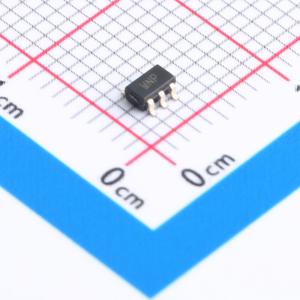

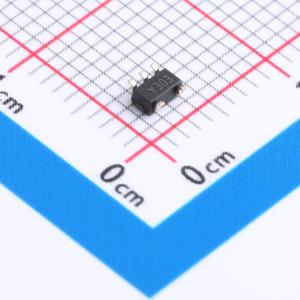

STWD100NPWY3F

看门狗定时器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STWD100看门狗定时器电路是独立的设备，可防止由某些类型的硬件错误（如无响应的外设和总线争用）或软件错误（如错误的代码跳转和代码陷入循环）导致的系统故障。STWD100看门狗定时器有一个输入引脚WDI和一个输出引脚WDO。该输入引脚用于在指定的超时时间twd内定期清零内部看门狗定时器
品牌名称: ST(意法半导体)
商品型号: STWD100NPWY3F
商品编号: C2842415
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

STWD100看门狗定时器电路是独立设备，可防止由某些类型的硬件错误（如外设无响应和总线争用）或软件错误（如错误的代码跳转和代码陷入循环）导致的系统故障。 STWD100看门狗定时器有一个输入引脚WDI和一个输出引脚WDO。该输入用于在指定的超时时间twd内定期清除内部看门狗定时器。当系统正常运行时，它会定期触发看门狗输入WDI。如果系统发生故障，看门狗定时器将不会被重置，会生成系统警报，并且看门狗输出WDO将被置位。 STWD100电路还有一个使能引脚EN，可启用或禁用看门狗功能。EN引脚连接到内部下拉电阻。如果EN引脚浮空，则设备启用。

商品特性

典型电流消耗13 μA
可用的看门狗超时时间为3.4 ms、6.3 ms、102 ms和1.6 s
芯片使能输入
开漏或推挽式WDO输出
工作温度范围：-40至125 °C
封装：SOT23-5和SC70-5（SOT323-5）
ESD性能：HBM：2000 V，CDM：1000 V
符合汽车应用标准

应用领域

电信
报警系统
工业设备
网络
医疗设备
UPS（不间断电源）
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	看门狗电路
	输出类型	开漏；推挽
	工作电压	2.7V~5.5V
	复位有效电平	低电平有效

	属性	参数值
	受监控电压数	1
	看门狗定时器	有
	复位超时	3.4ms
	工作温度	-40℃~+125℃@(TA)
	静态电流(Iq)	13uA
