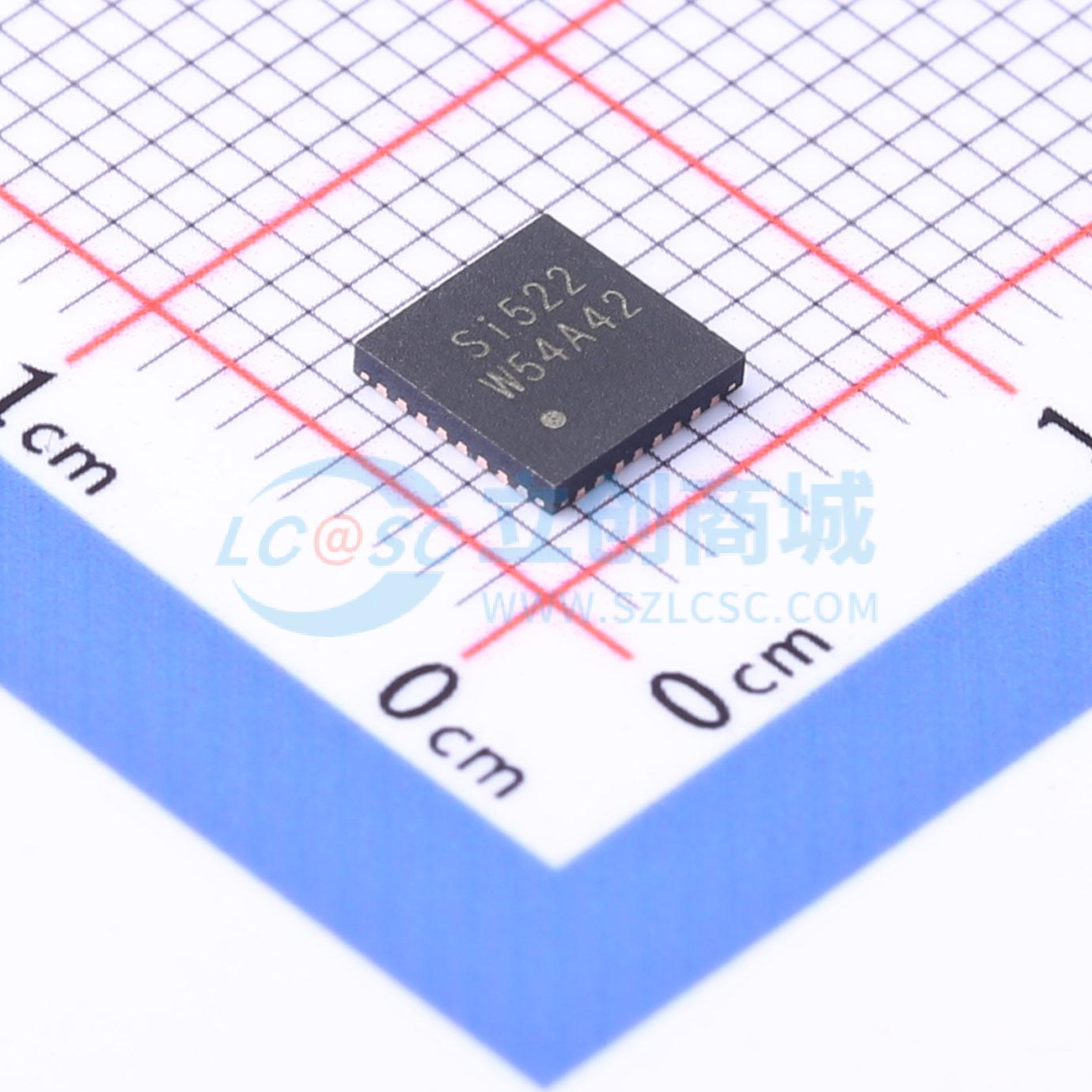

温馨提醒：图片仅供参考，商品以实物为准
SI522
13.56MHz非接触式读写器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Si522是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，支持ISO/IEC14443A标准，无需外围其他电路，内部发送器可驱动读写器天线与ISO/IEC14443A卡和应答机通信。
- 品牌名称
- 南京中科微
- 商品型号
- SI522
- 商品编号
- C2842419
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A | |
| 接口类型 | I2C,SPI,UART |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 848Kbit/s | |
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~3.6V |
商品概述
Si522 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A。 无需外围其他电路，Si522 的内部发送器可驱动读写器天线与ISO/IEC14443A 卡和应答机通信。接收器模块提供一个强大和高效的电路来解调译码ISO/IEC14443 A 兼容卡和应答机的信号。数字模块处理完整的ISO/IEC 14443 A 帧和错误检测功能（奇偶和CRC）。 Si522 支持非接触式通信，并提供以下主机接口：
- SPI（串行外设接口）
- 串行UART（类似RS232，电压电平值取决于引脚供电电压）
- 标准双线串行接口
商品特性
- 高度集成的模拟电路，解调和译码响应
- 带缓冲的输出驱动器，使用最少的外围元件与天线连接
- 支持ISO/IEC 14443 A
- 读写器模式的典型操作距离高达 50mm ，取决于天线的尺寸和圈数
- 支持ISO/IEC 14443 A 更高速率通信，最高达 848 kBd
- 支持多种主机接口：
- SPI 接口，通信速率高达10 Mbit/s
- 标准双线串行接口
- RS232 串行UART 接口，通信速率高达 1228.8 kBd ，电压电平值取决于引脚供电电压
- 64 字节发送和接收FIFO 缓冲区
- 灵活的中断模式
- 低功耗硬复位功能
- 软件掉电模式
- 可编程定时器
- 内部振荡器，连接 27.12MHz 石英晶体
- 2.5V 至 3.6V 供电电压
- CRC 协处理器
