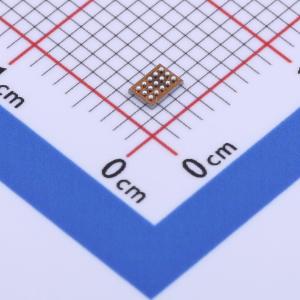

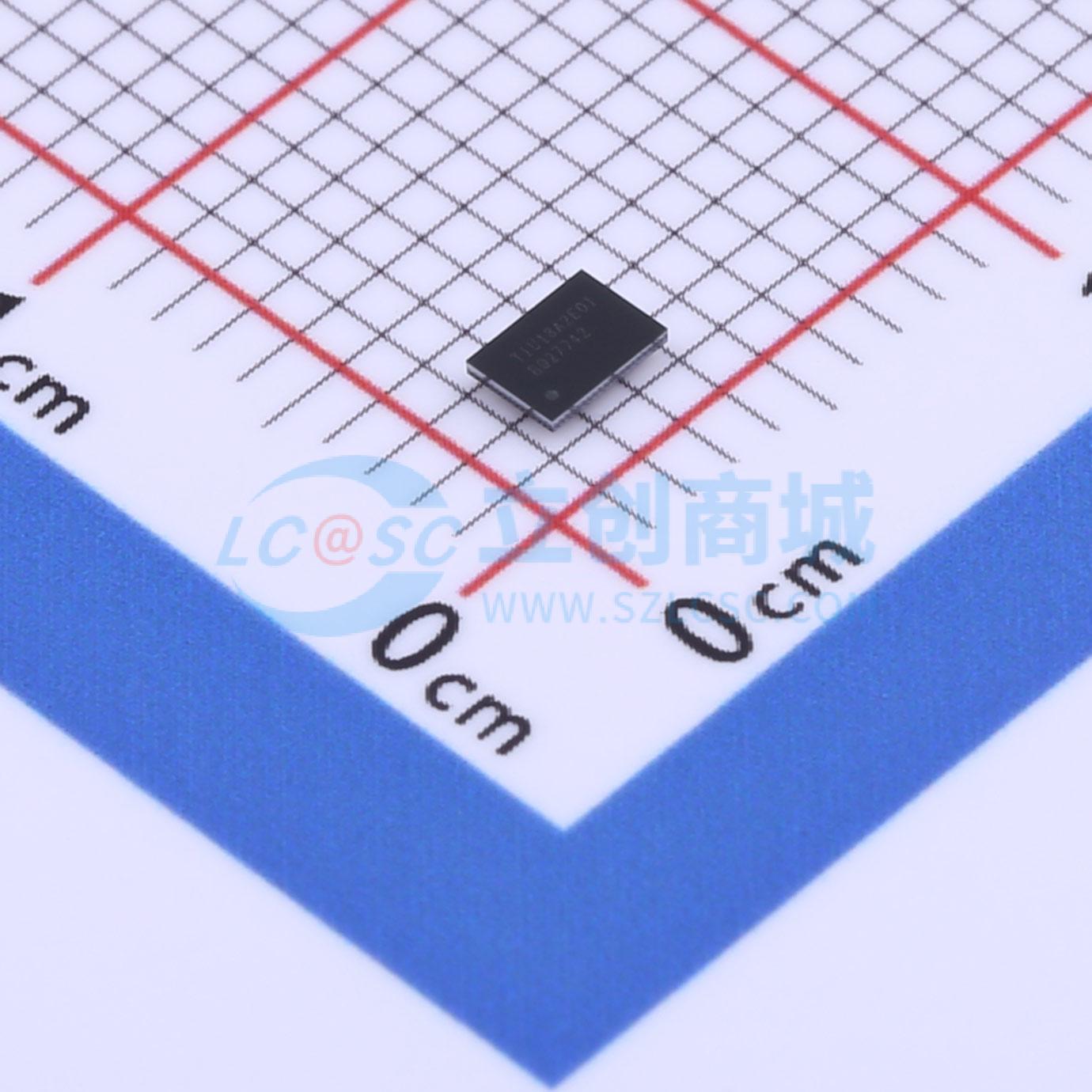

BQ27742YZFR-G1

单节锂离子电池电量监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ27742-G1 具有集成保护功能的单节锂离子电池电量监测计 | 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ27742YZFR-G1
商品编号: C2842397
商品封装: DSBGA-15
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

bq27742-G1 器件是一款电量监测计，适用于单节锂离子电池组。此电量计使用已获专利的 Impedance Track™ 技术，可预测剩余电池电量和系统运行的速率、温度和老化补偿并且具有最高精度。此器件还含有一个完全集成的高侧保护器，无需单独的锂离子保护电路即可对是否存在过压、欠压、充电过流、放电过流和放电短路条件进行全套高精度故障检测。硬件保护功能提供了内置数据闪存可编程功能，方便针对不同的终端设备需求重新配置现有器件。

这款电量监测计可提供剩余电池电量 (mAh)、充电状态 (%)、续航时间（分钟）、电池电压 (mV)、电流 (mA) 和温度 (°C) 等信息，以及整个电池使用寿命期间记录的重要参数。此器件还支持中断主机，指示检测到各种重要的故障条件并汇报给系统。

DSBGA 是 15 焊球封装 (2.78mm×1.96mm)，非常适合空间受限的应用。

商品特性

单节锂离子电池电量监测计和保护器，应用微控制器外设提供
具有低值感应电阻（5mΩ 至 20mΩ）的精密 16 位高侧库仑计数器
用于报告电池温度的外部和内部温度传感器
使用寿命和电流数据记录
64 字节非易失性暂用闪存
通过 SHA - 1 认证
基于已获专利的 Impedance Track™ 技术的电池电量计量
用于电池续航能力精确预测的电池放电模拟曲线，针对电池老化、自放电和温度以及额定引入效应的自动调节
集成高侧 NMOS 保护场效应晶体管 (FET) 驱动基于硬件的安全与防护功能：过压保护 (OVP)、欠压保护 (UVP)、充电过流 (OCC)、放电过流 (OCD)、放电短路 (SCD)
采用 I2C 和 HDQ 通信接口格式，用于与主机系统通信
超紧凑 15 焊球 NanoFree™ DSBGA

应用领域

智能手机
平板电脑
手持式终端
MP3 和多媒体播放器
便携式游戏机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	2.8V~5V
	充电饱和电压	-
	放电截止电压	2.438V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	167uA
	接口类型	I2C；HDQ
