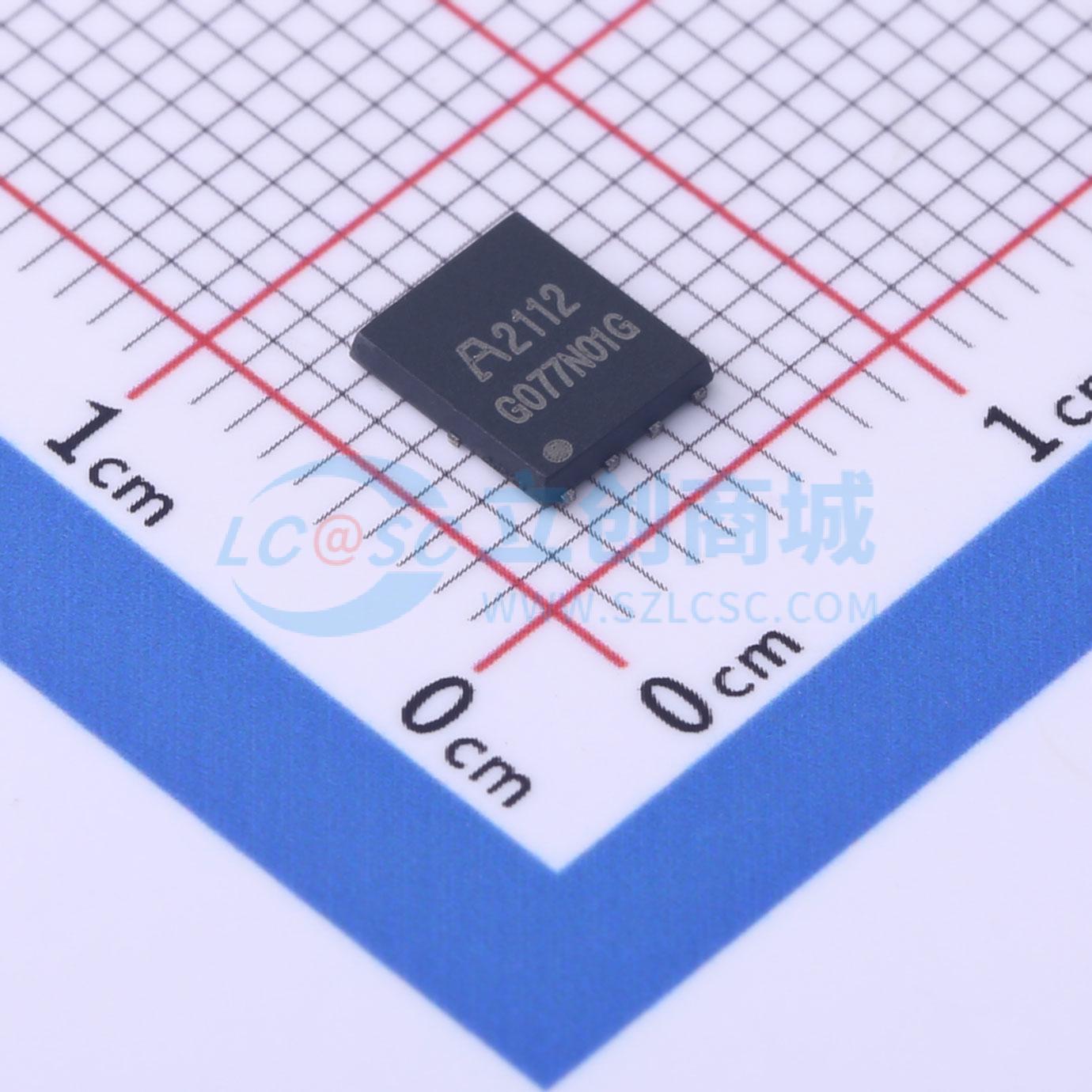

APG077N01G
N沟道 耐压:100V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100V，90A。 RDS(ON) < 7.7mΩ @VGS = 10V (典型值: 6.2mΩ)。 RDS(ON) < 10mΩ @VGS = 4.5V (典型值: 8.0mΩ)。 分裂栅沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APG077N01G
- 商品编号
- C2840980
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 7.7mΩ@10V | |
| 耗散功率(Pd) | 105W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 362pF |
商品特性
- 40V、50A
- 在VGS = 10V时，RDS(ON) = 5.9 mΩ（典型值）
- 在VGS = 4.5V时，RDS(ON) = 11 mΩ（典型值）
- 采用高密度单元设计，实现超低RDS(ON)
- 雪崩电压和电流特性完整
- 具有高EAS，稳定性和一致性良好
- 采用优秀封装，散热性能良好
应用领域
- 负载开关
- 硬开关和高频电路
- 不间断电源
