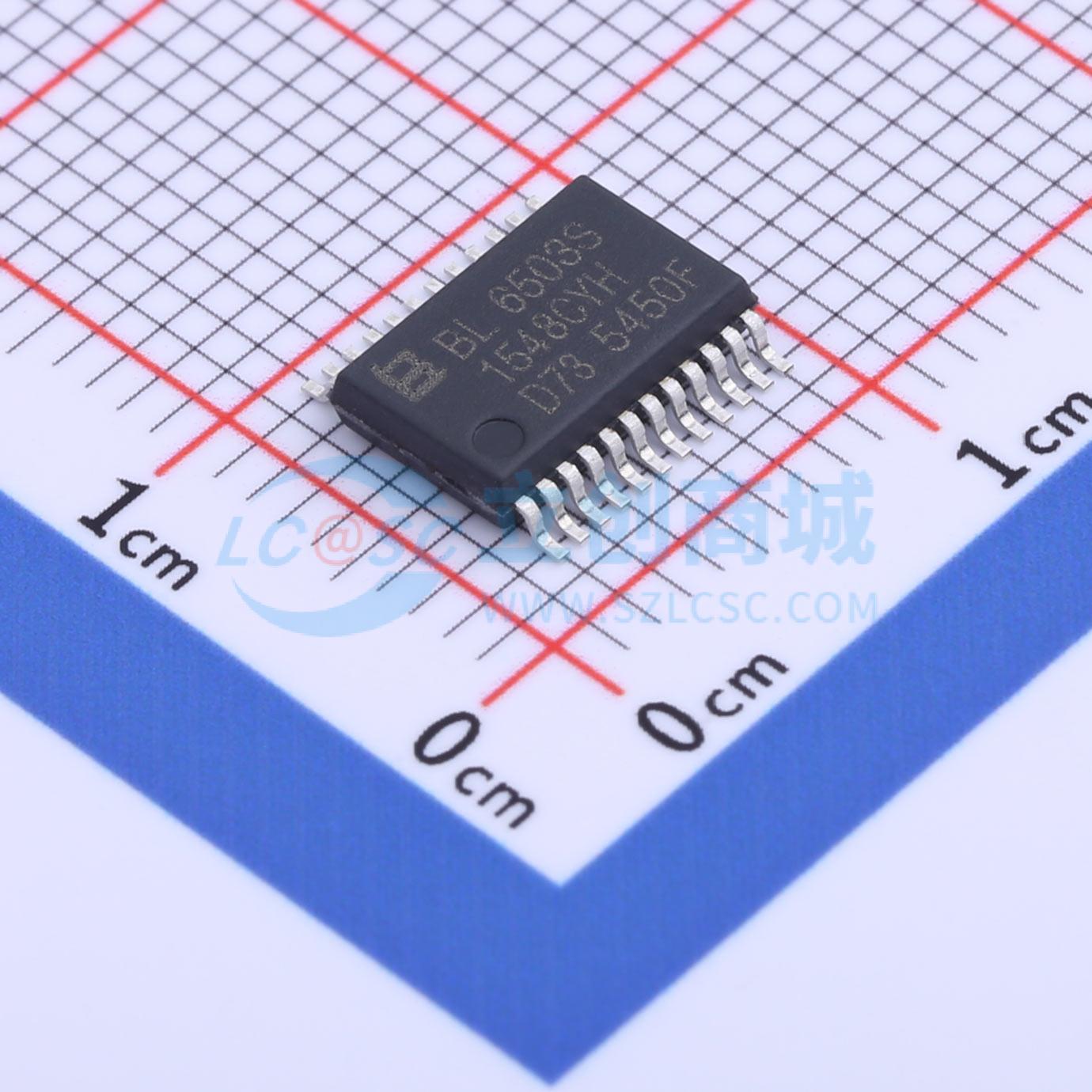

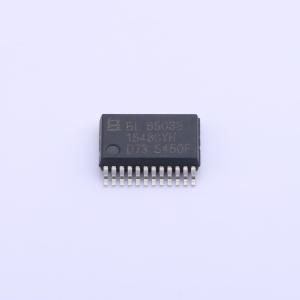

BL6503S

高精度，在输入动态工作范围（500:1）内，非线性测量误差小于 0.1%。 校表过程中高稳定性，输出频率波动小于 0.1%。精确测量正、负两个方向的有功功率，且以同一方向计算电能。 电流通道增益可变，在电流通道输入端可以使用小的分流电阻。 慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理。 防窃电功能，逻辑输出脚 REVP 用于显示反向用电或者错误用电状况。 具有防潜动功能。 芯片上有电压检测电路，检测掉电状况。芯片上带参考电压源 2.42V±8% （温度系数典型值 30ppm/°C），也可以使用外部电压源。 单工作电源 5V，低功耗 15mW （典型值）。 采用 0.35um CMOS 工艺，批量的一致性和产品可靠性得到进一步提高。 BL6503 集成电路是电子式电度表的核心计量芯片，它在设计上采用了过采样和数字信号处理技术，从而大大地提高了芯片的测量准确度。同时，在 A/D 转换后的数据均由数字电路进行运算和处理，保证了芯片的长期稳定性。基于此芯片设计的电子式电度表具有外围电路简单、精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。 BL6503 对正、反向有功功率均可测量，且可将反向有功功率转换成与正向有功功率方向一致的脉冲输出，同时在芯片引脚（Pin20）上给出了反向用电指示。因此，用 BL6503 制成的电子式电度表具有很强的防窃电能力。 BL6503 具有两种不同频率的脉冲输出。Pin22 输出以较高频率的脉冲，用于校验和计算机数据处理，而 Pin23 和 Pin24 输出一组较低频率的脉冲，用于直接驱动步进电机，以推动计度器进行电量累积。 在 BL6503 中充分考虑到兼顾电度表潜动和起动性能的不同要求，采用了合理的数字化的防潜动阀值设计，在保证可靠地防止潜动的前提下，使起动电流远低于标准要求。

• 高精度，在输入动态工作范围（500:1）内，非线性测量误差小于 0.1%
• 校表过程中高稳定性，输出频率波动小于 0.1%
• 精确测量正、负两个方向的有功功率，且以同一方向计算电能
• 电流通道增益可变，在电流通道输入端可以使用小的分流电阻
• 慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理
• 防窃电功能，逻辑输出脚 REVP 用于显示反向用电或者错误用电状况
• 具有防潜动功能
• 芯片上有电压检测电路，检测掉电状况
• 芯片上带参考电压源 2.42V±8% （温度系数典型值 30ppm/°C），也可以使用外部电压源
• 单工作电源 5V，低功耗 15mW （典型值）
• 采用 0.35um CMOS 工艺，批量的一致性和产品可靠性得到进一步提高
