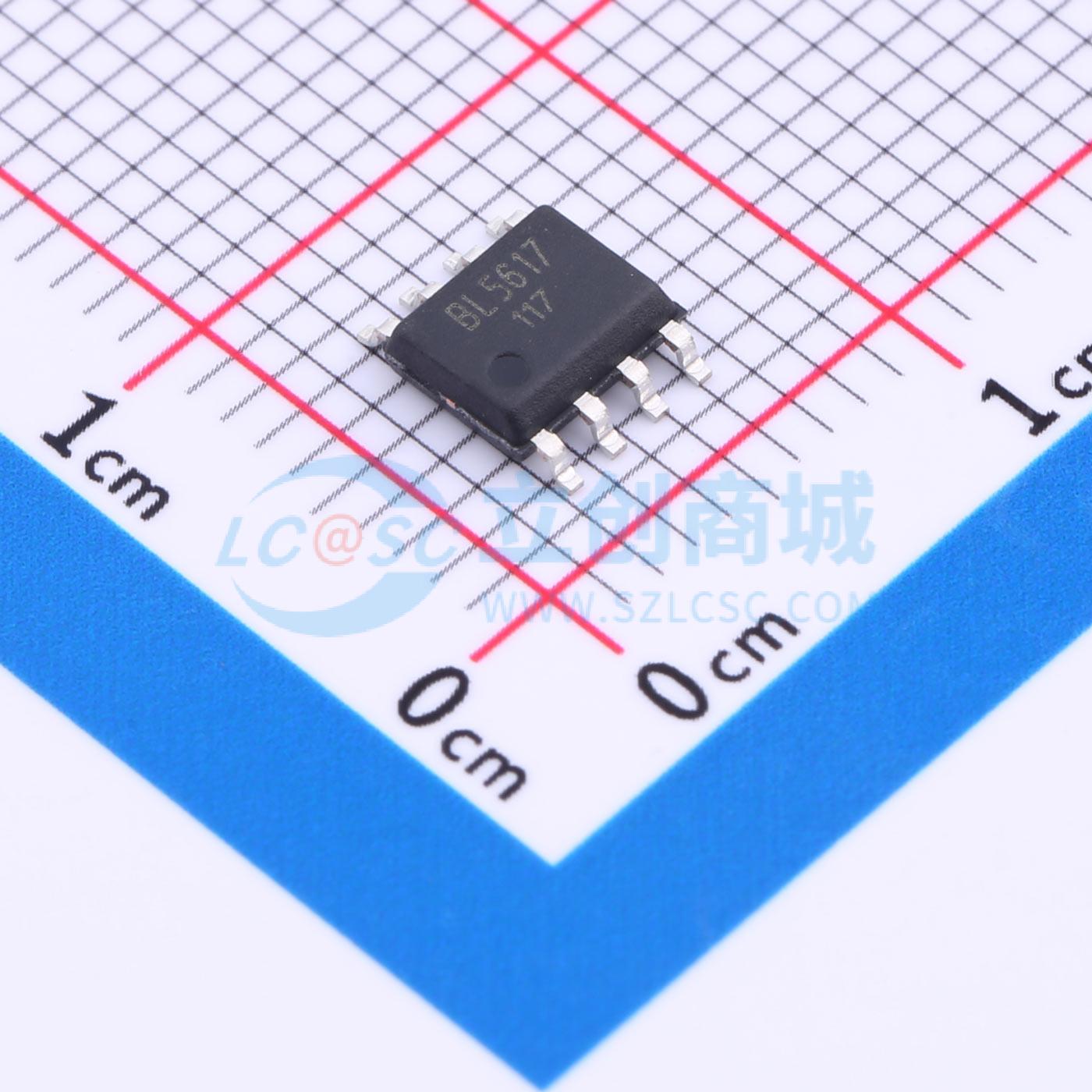

温馨提醒：图片仅供参考，商品以实物为准
BL5617
单通道H桥驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BL5617是一款单通道H桥驱动IC，它为玩具、机器人、消费产品及其他低压或电池供电的运动控制应用提供集成式电机驱动解决方案。BL5617的最大工作电压为25.0V，可提供高达3.0A的输出连续电流和5.0A的输出峰值电流。该芯片具备内部关断功能，可实现过温保护和过流保护（过流保护电流Iocp = 5.0A）
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL5617
- 商品编号
- C2841020
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | 1 | |
| 输出电流 | 3A | |
| 峰值电流 | 5A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
BL5617是单通道H桥驱动IC，为玩具、机器人、消费产品及其他低压或电池供电的运动控制应用提供集成电机驱动解决方案。 BL5617的最大工作电压为25.0V，可提供高达3.0A的连续输出电流和5.0A的峰值输出电流。具备内部关断功能，用于过温保护和过流保护（Iocp = 5.0A）。 为保护环境和实现地球可持续发展，封装材料为无铅产品且符合RoHS标准。
商品特性
- 工作电压范围高达25.0V
- 最大连续输出电流高达3.0A
- 低RDS(ON)，实现高效H桥输出
- 支持PWM控制
- 过流保护
- 过温保护
- 低待机电流
- 低静态电流
- SOP8封装
应用领域
- 机器人（遥控伺服器、扫地机器人）
- 玩具（遥控汽车、遥控飞机）
- 任何相关直流电机应用
