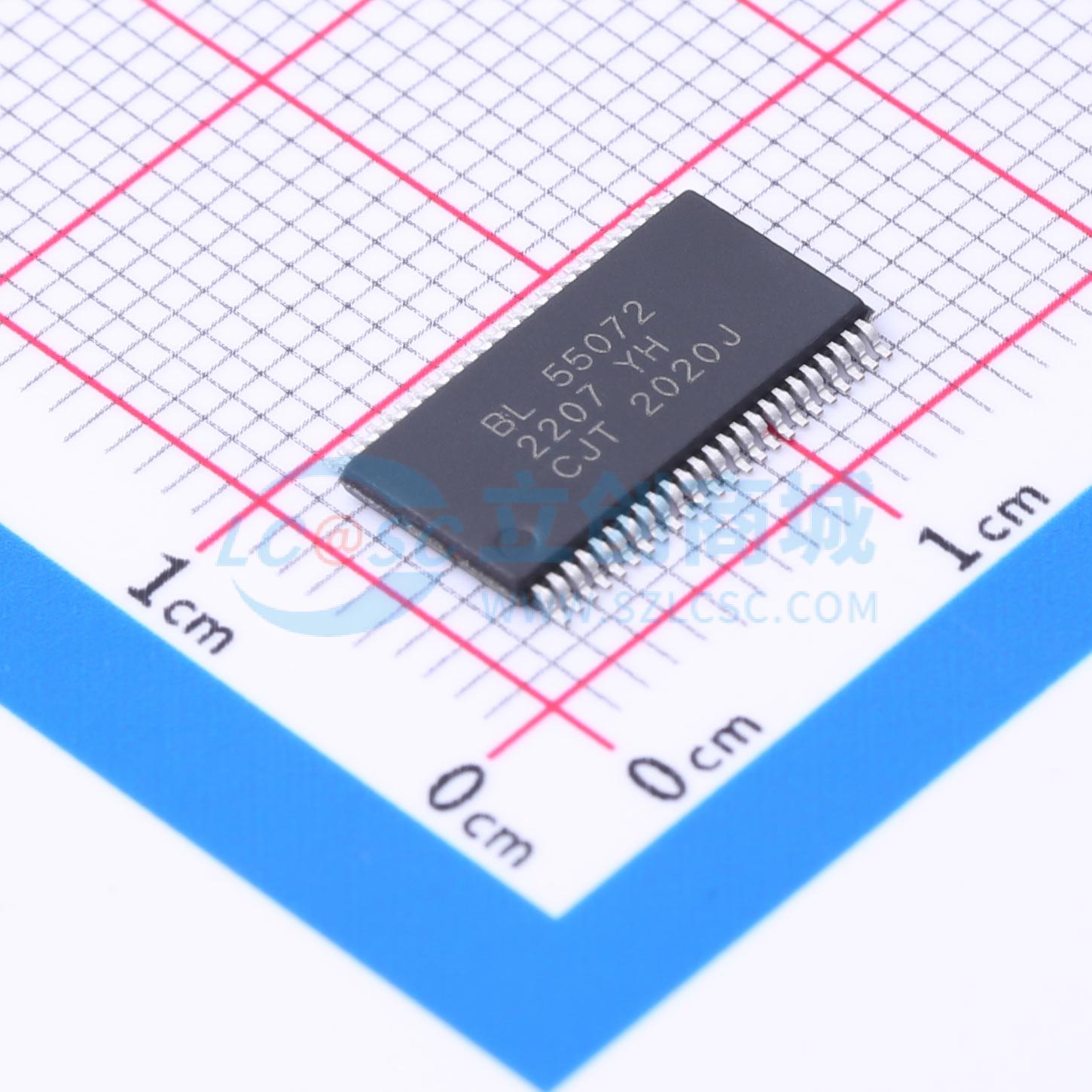

温馨提醒：图片仅供参考，商品以实物为准
BL55072A
通用LCD 驱动与控制电路BL55072A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL55072A 是一款通用型液晶控制和驱动单芯片，具有4 背极和36 段极共144位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕，具有兼容多数微机系统的双向二线式串行总线通讯接口（I2C）。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL55072A
- 商品编号
- C2841005
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | I2C | |
| 占空比 | 1/4 | |
| 工作电流 | 7.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 36x4 bit | |
| 频率 | 25.6kHz | |
| 静态电流 | 0.5uA |
商品概述
BL55072A 是一款通用型液晶控制和驱动单芯片，具有4 背极和36 段极共144位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕，具有兼容多数微机系统的双向二线式串行总线通讯接口（I2C）。
商品特性
- 液晶驱动输出：Common 输出4 线，Segment 输出36 线
- 内置显示寄存器 36*4 = 144bit
- 2 线串行接口（SCL，SDA）
- 内置震荡电路
- 内置液晶驱动电源电路1/3 Bias， 1/2 Bias 1/4 Duty内置Buffer AMP
- 不需要外部元件
- 低功耗设计
- 内置上电复位电路
- 搭载闪烁功能
- VDD 电压范围 2.5V~5.5V
- 高抗EMC 性能
- TSSOP48 封装形式
应用领域
- 电表、水表、汽表、电话、传真机
- 玩具、闹钟
- 手持仪表
