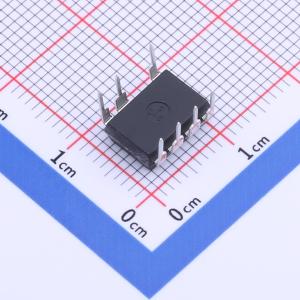

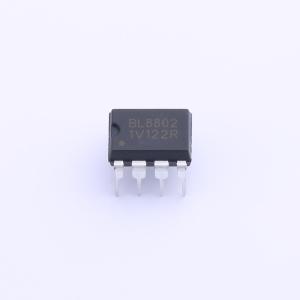

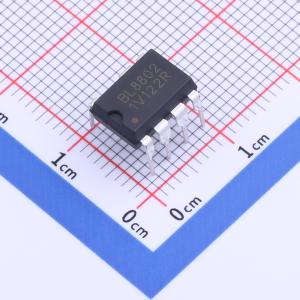

温馨提醒：图片仅供参考，商品以实物为准
BL8802
BL8802
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8802
- 商品编号
- C2841008
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 305Hz~110kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 1kV | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
BL8802是一款满足六级能效标准的原边反馈小功率控制芯片。内部集成了1000V/2A的高压功率MOS，最大功率15W，用于单/三相电表，户外监控，高输入电压的AC/DC方案。实现±5%的恒压恒流精度和小于75mW的待机功耗。在恒压模式下内置了线电压补偿功能，并有外部可调的线损补偿功能。该芯片集成了多种保护功能，包括：VDD欠压保护（UVLO），VDD过压保护，逐周期过流保护，FB过压保护，FB欠压保护，过温保护，所有管脚浮空保护功能。
商品特性
- 满足六级能效标准
- 原边反馈，无需光耦和BL43
- ±5%的恒压恒流精度
- 待机功耗小于75mW
- 内置2A 1000V的高压MOS
- 最大功率15W
- 内置线电压补偿功能
- 完善的保护功能：VDD过压保护功能、VDD欠压保护功能、FB过欠压保护功能、输出短路保护功能、输出过流保护功能、所有管脚开路保护功能、OTP保护功能
应用领域
- 工业仪表：单/三相电表
- 户外监控/保护设备
- 高输入电压的AC/DC
