BL6552

BL6552是一颗7通道三相电能监测及分析芯片，适用于三相智能断路器、三相导轨表、电测仪表、大功率设备电源监控等应用，具有较高的性价比。 BL6552集成了七路高精度Sigma - Delta ADC、参考电压电路、温度传感器等模拟电路模块，以及处理功率、有效值、能量、温度等电参数的数字信号处理电路。可用于测量三相分相及合相的总（基波和谐波）有功功率及能量、无功功率及能量、视在功率及能量；以及基波有功功率及能量、无功功率及能量；以及各相电流、电压有效值、功率因子等参数；具有电流失流监测、电流电压峰值检测、过零检测等电能质量管理；能够给出实时波形。 BL6552集成SPI和UART接口，方便与外部MCU之间进行计量参数以及校表参数的传递。 BL6552内部采用数据流计算方式处理各种信号，在外部干扰情况下，有很好的可靠性。内部电源电压监测电路可以保证加电和断电过程中正常工作。

• 高精度，8000：1的输入动态范围内有功功率非线性误差小于0.1%
• 高稳定性，8000：1的输入动态范围内输出脉冲信号跳动 < 0.02%（ωIb）
• 提供零线电流输入采样
• 给出分相以及总（基波和谐波）有功、无功、视在功率（24bit，支持两种计算方式）；以及基波有功、无功功率（24bit）
• 给出分相电压、电流有效值（24bit），检测范围3000：1内相对误差小于0.1%
• 给出分相电压、电流以及零线电流的波形采样数据（24bit）
• 给出总（基波和谐波）有功、无功、视在能量（24bit）
• 给出总（基波和谐波）有功、无功线周期能量
• 给出总（基波和谐波）正向有功能量和负向有功能量
• 给出合相以及四象限无功能量
• 给出每周波300点实时波形
• 给出功率因子
• 具有快速有效值输出
• 给出电压电流相角测量
• 具有有功电能和无功电能的快速脉冲输出
• 具有电压失压和断相检测功能
• 具有电流失流检测功能
• 具有电流电压峰值检测、过零检测功能
• 具有频率检测
• 可编程防潜动阀值设置
• 可编程调整脉冲输出的频率
• 可编程有功、无功、视在功率误差及增益调整
• 可编程输入有功相位补偿
• 可按照需要给出中断请求信号，方便与外部MCU的控制
• 具有UART/SPI通信接口，便于数据传输
• 内置1.2V参考电压源
• 单电源3.3V

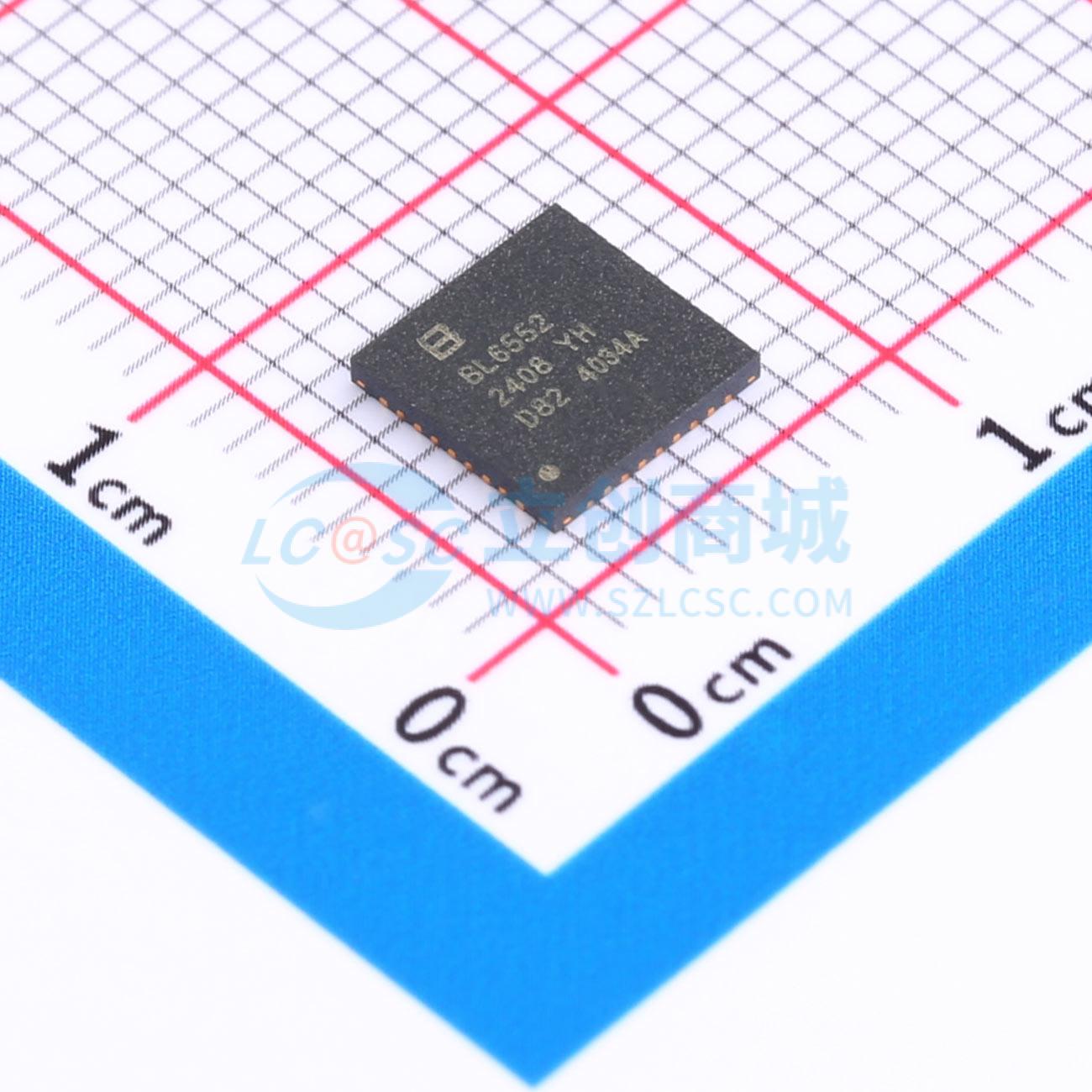

• QFN36封装

• 三相智能断路器
• 三相导轨表
• 电测仪表
• 大功率设备电源监控
