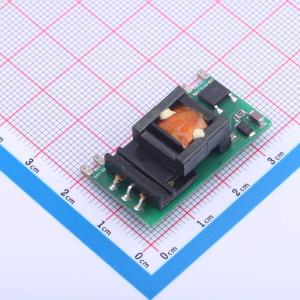

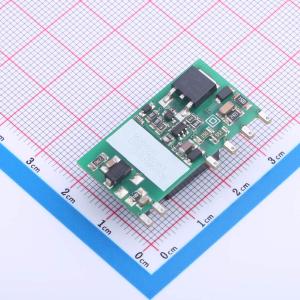

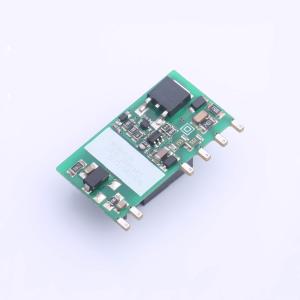

LS05-26B24R3
5W AC-DC模块电源，超宽输入电压范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LS05-26BxxR3系列是金升阳为客户提供的小型化裸板的高效绿色模块电源，具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表等对体积要求苛刻的场合。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LS05-26B24R3
- 商品编号
- C2840495
- 商品封装
- SIP,33.5x13mm
- 包装方式
- 托盘
- 商品毛重
- 5.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~745V | |
| 工作电压(AC) | 150VAC~528VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±5% | |
| 输出电流(最大值) | 210mA | |
| 输出功率 | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 78% | |
| 纹波噪声 | 180mVp-p | |
| 最大容性负载 | 100uF | |
| 特性 | 过流保护；短路保护 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 33.5mm | |
| 宽度 | 17.2mm | |
| 高度 | 13mm |
商品特性
- 超宽输入电压范围：90 - 528VAC/100 - 745VDC
- 交直流两用（同一端子输入电压）
- 接入三相四线供电系统任意两线电源正常工作
- 工作温度范围：-40°C to +85°C
- 4000VAC高隔离电压
- 百搭应用、布局灵活
- 输出短路、过流保护
- 符合IEC/EN/UL62368、IEC/EN61558、IEC/EN60335标准
应用领域
- 工控
- 电力仪器仪表
