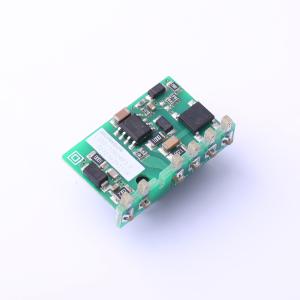

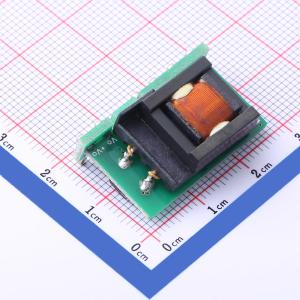

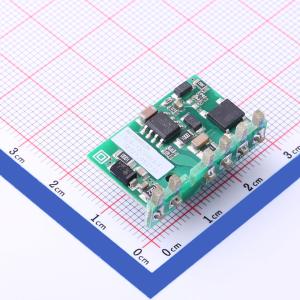

LS05-13B24R3-F
5W DIY型AC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该模块电源具有超宽输入电压范围、交直流两用、高功率密度和绿色环保等特点。广泛适用于工控和电力仪器仪表、智能家居等对体积要求苛刻的场合。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LS05-13B24R3-F
- 商品编号
- C2841700
- 包装方式
- 托盘
- 商品毛重
- 5.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 工作电压(DC) | 70V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±5% | |
| 输出电流(最大值) | 210mA | |
| 输出功率 | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 81% | |
| 纹波噪声 | 80mVp-p | |
| 最大容性负载 | 100uF | |
| 特性 | 过流保护；短路保护 | |
| 长度 | 27.84mm | |
| 宽度 | 17.6mm | |
| 高度 | 11.6mm |
商品概述
LS05-13BxxR3(-F)系列是小型化裸板的高效绿色模块电源，具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。广泛适用于工控和电力仪器仪表、智能家居等对体积要求苛刻、并对EMC要求不高的场合，如果需要应用于电磁兼容恶劣的环境下必须添加EMC外围电路。
商品特性
- 超宽输入电压范围：85 - 305VAC/70 - 430VDC
- 交直流两用（同一端子输入电压）
- 工作温度范围：-40°C to +85°C
- 百搭应用、布局灵活
- 超小体积、高功率密度、绿色环保
- 寿命可控、成本可调
- 空载功耗0.1W
- 输出短路、过流保护
- 符合IEC/EN/UL62368、IEC/EN61558、IEC/EN60335标准
- 通过IEC/EN/UL62368认证（LS05-13BxxR3系列）
- 通过EN62368认证（LS05-13BxxR3-F系列）
应用领域
- 工控和电力仪器仪表
- 智能家居
