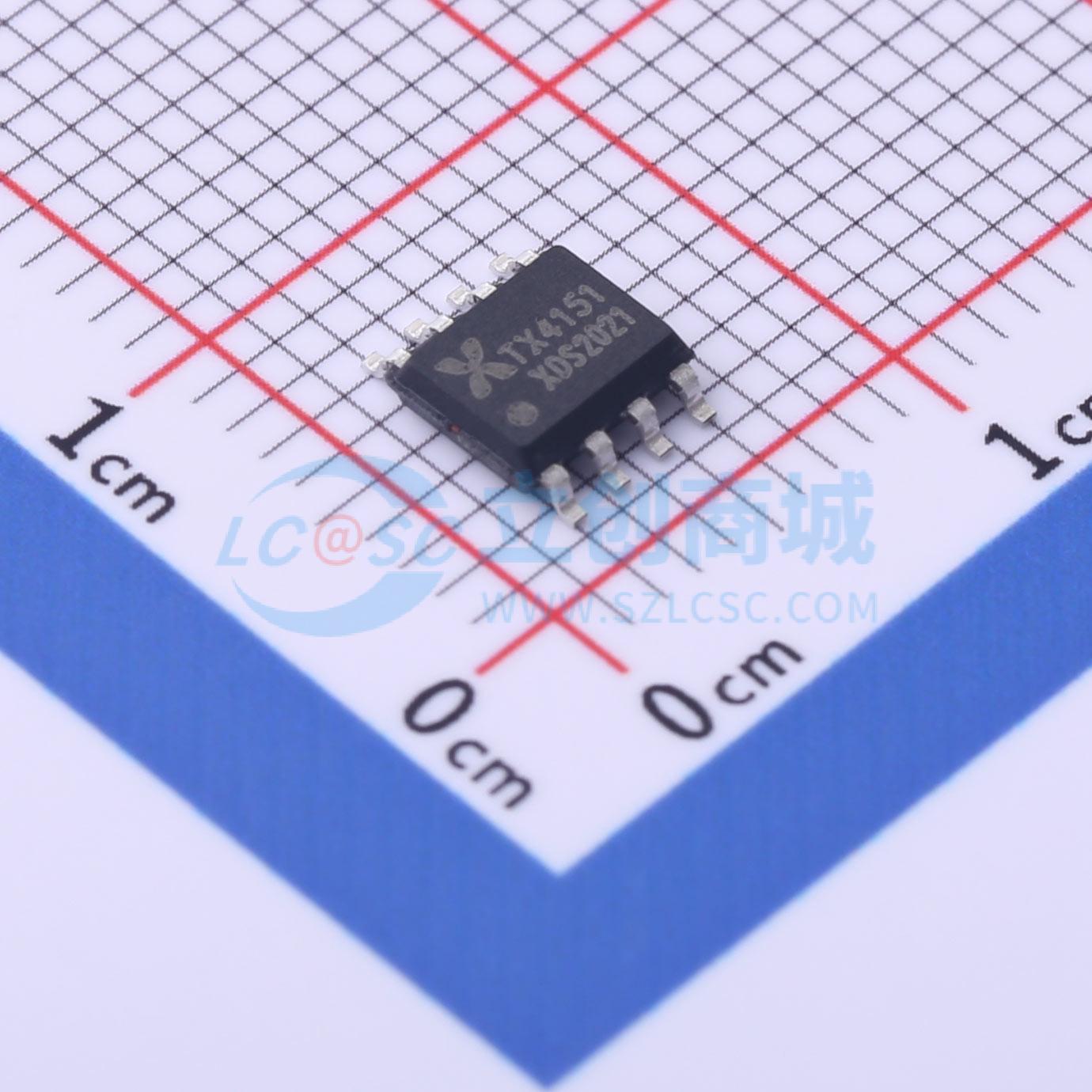

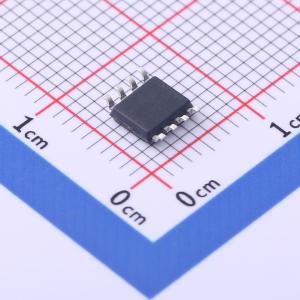

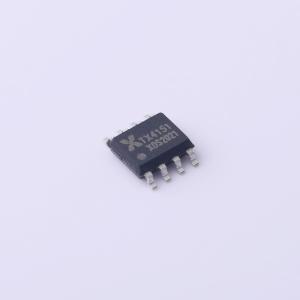

TX4151
高效率可调限流降压型DC-DC转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4151是一款微型SOP-8封装、高效率、可调限流的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块,实现了恒压恒流控制。该芯片具有120KHz的开关频率,支持+8V~+30V的输入电压范围,最高可达1.5A的输出电流能力,具备短路保护和过温保护功能。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4151
- 商品编号
- C2840021
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 120kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TX4151是一款微型SOP-8封装、高效率、可调限流的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块，电流误差放大器的内部集成，使得该芯片可以实现恒压恒流控制。 TX4151峰值电流模式的PWM控制环路以及补偿网络的外部可调，使该芯片可在宽负载范围内提供稳定的输出电压；电流采样端的引出，通过设定采样。 TX4151导通电阻100mΩ的PMOS开关管的内部集成，提供了高的转换效率；内部3A的限流值以及短路保护、过温保护避免了芯片在超负荷负载或者温度过热时受到损坏；120KHz的高频率以及微型SOP-8封装，最大限度的减小了整体解决方案的占板面积。
商品特性
- 限流可调，最高可达1.5A的输出电流能力
- 效率高达90%
- +8V~+30V的输入工作电压范围
- 120KHz开关频率，降低EMI的抖频技术
- 输出短路保护功能
- 输出电压导线电阻损耗补偿
- 过温保护
- 纤小型SOP-8封装
应用领域
- 汽车应用领域镍锰、镍铬电池充电可调限流的降压型DC-DC可调电流源
