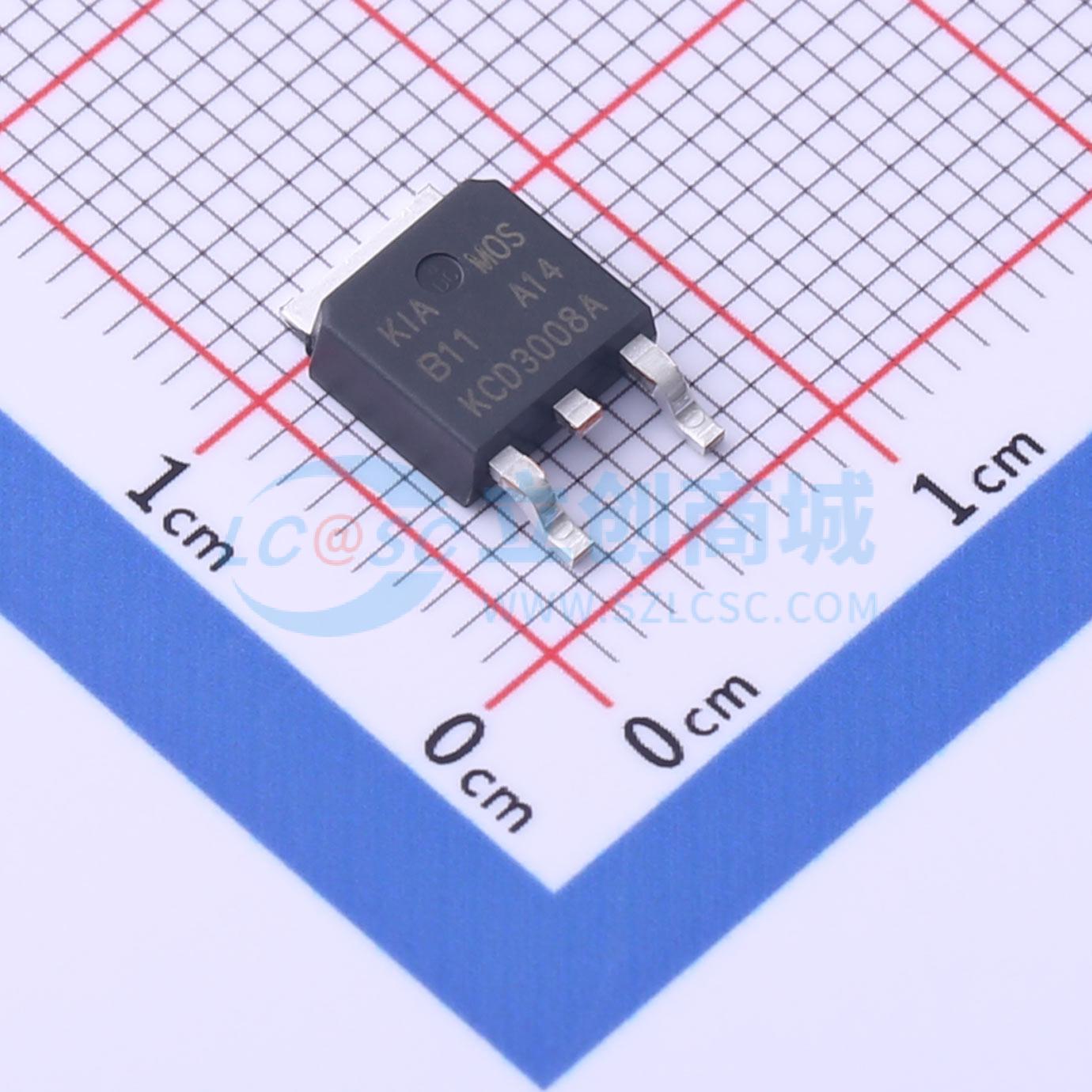

温馨提醒：图片仅供参考，商品以实物为准
KCD3008A
1个N沟道 耐压:85V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动。同步整流 (SR)。DC/DC 转换器。通用应用
- 品牌名称
- KIA
- 商品型号
- KCD3008A
- 商品编号
- C2839422
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 65nC@10V | |
| 输入电容(Ciss) | 4.03nF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 545pF |
商品特性
- 1.5V驱动
- 低导通电阻：
- RDS(ON) = 1.04 Ω（最大值）（@VGS = -1.5 V）
- RDS(ON) = 0.67 Ω（最大值）（@VGS = -1.8 V）
- RDS(ON) = 0.44 Ω（最大值）（@VGS = -2.5 V）
- RDS(ON) = 0.30 Ω（最大值）（@VGS = -4.5 V）
