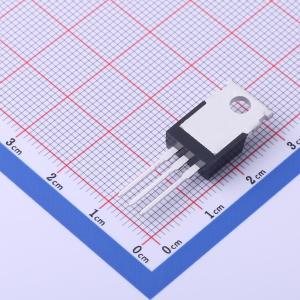

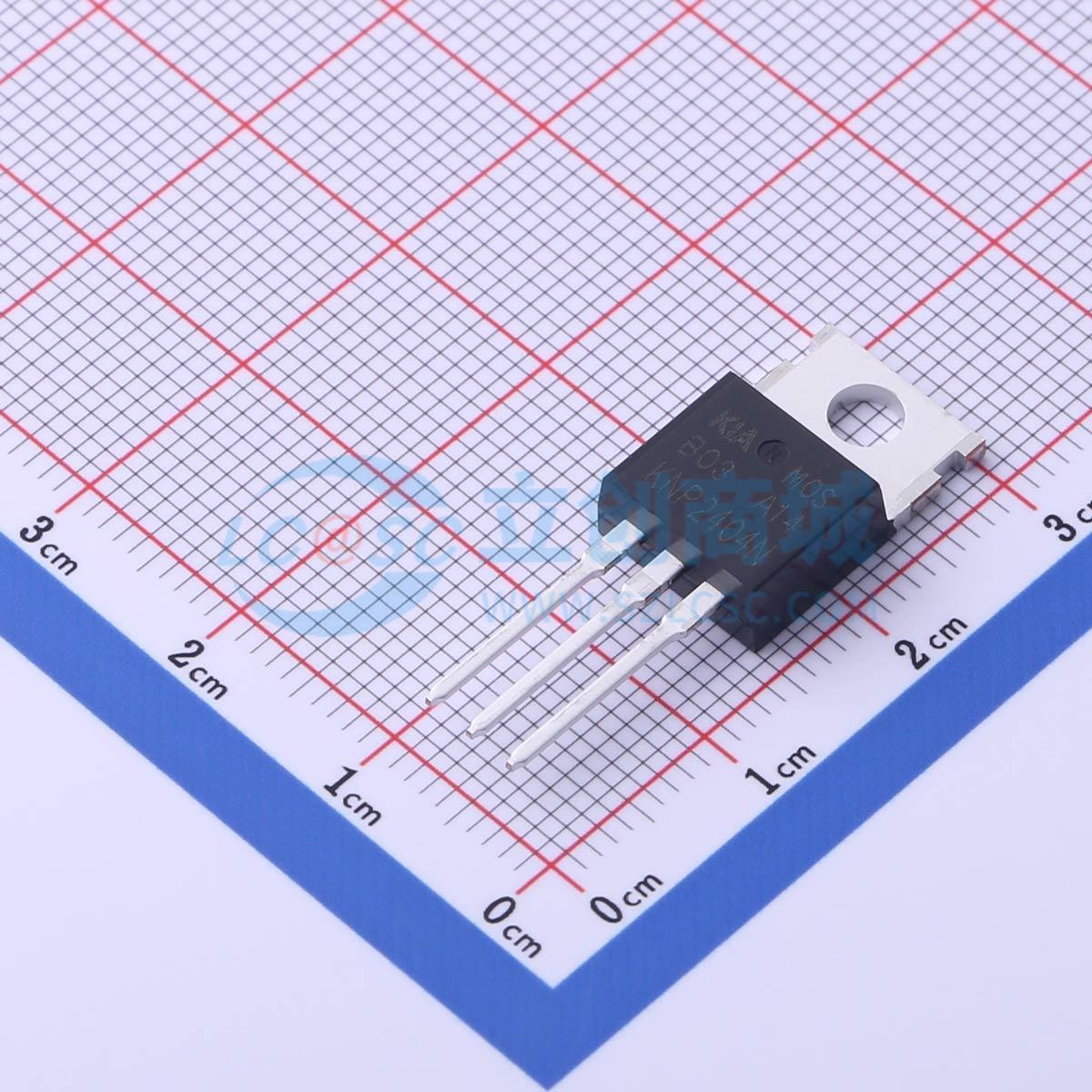

KNP2404N
耐压:40V 电流:190A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON), typ.=4mΩ(typ.)@Vds=10V。 专有新沟槽技术。 低栅极电荷，可最小化开关损耗。 快速恢复体二极管。应用：DC-DC转换器。 DC-DC逆变器
- 品牌名称
- KIA
- 商品型号
- KNP2404N
- 商品编号
- C2839429
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 190A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 333W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 97nC@10V | |
| 输入电容(Ciss) | 3.85nF | |
| 反向传输电容(Crss) | 420pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 1.75nF |
商品概述
NCE30H10AK采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 30V，漏极电流ID = 100A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 4.5 mΩ（典型值：3.2 mΩ）
- 当栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 6.0 mΩ（典型值：4.0 mΩ）
- 高密度单元设计，实现超低导通电阻Rdson
- 具备全面表征的雪崩电压和电流
- 高单脉冲雪崩能量EAS，稳定性和一致性良好
- 采用散热性能出色的封装
- 特殊工艺技术，具备高静电放电ESD能力
应用领域
- 功率开关应用-硬开关和高频电路-不间断电源
