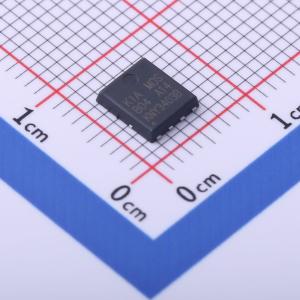

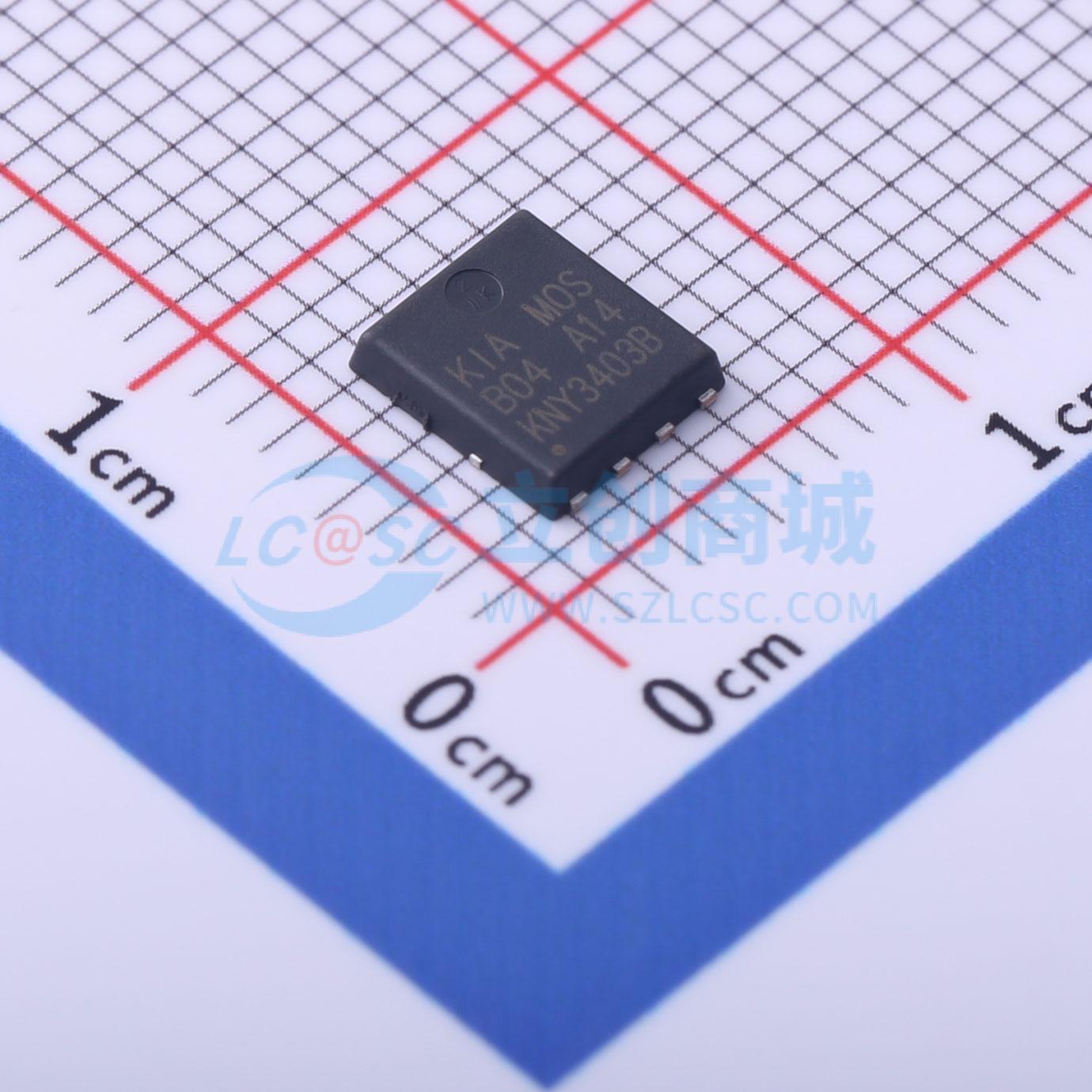

KNY3403B
1个N沟道 耐压:30V 电流:85A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：85A, 30V。 RDS(on) 典型值 = 4.5mΩ（典型值）@VGS = 10V。 低栅极电荷。 低Crss。 快速开关。 改善的dv/dt能力。应用：UPS。 逆变器系统的电源管理
- 品牌名称
- KIA
- 商品型号
- KNY3403B
- 商品编号
- C2839428
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 71W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss) | 2.2nF | |
| 反向传输电容(Crss) | 205pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 270pF |
商品概述
NCE4801采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -30 V，ID = -5 A
- 当VGS = -2.5V时，RDS(ON) < 80 mΩ
- 当VGS = -4.5V时，RDS(ON) < 57 mΩ
- 当VGS = -10V时，RDS(ON) < 48 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
