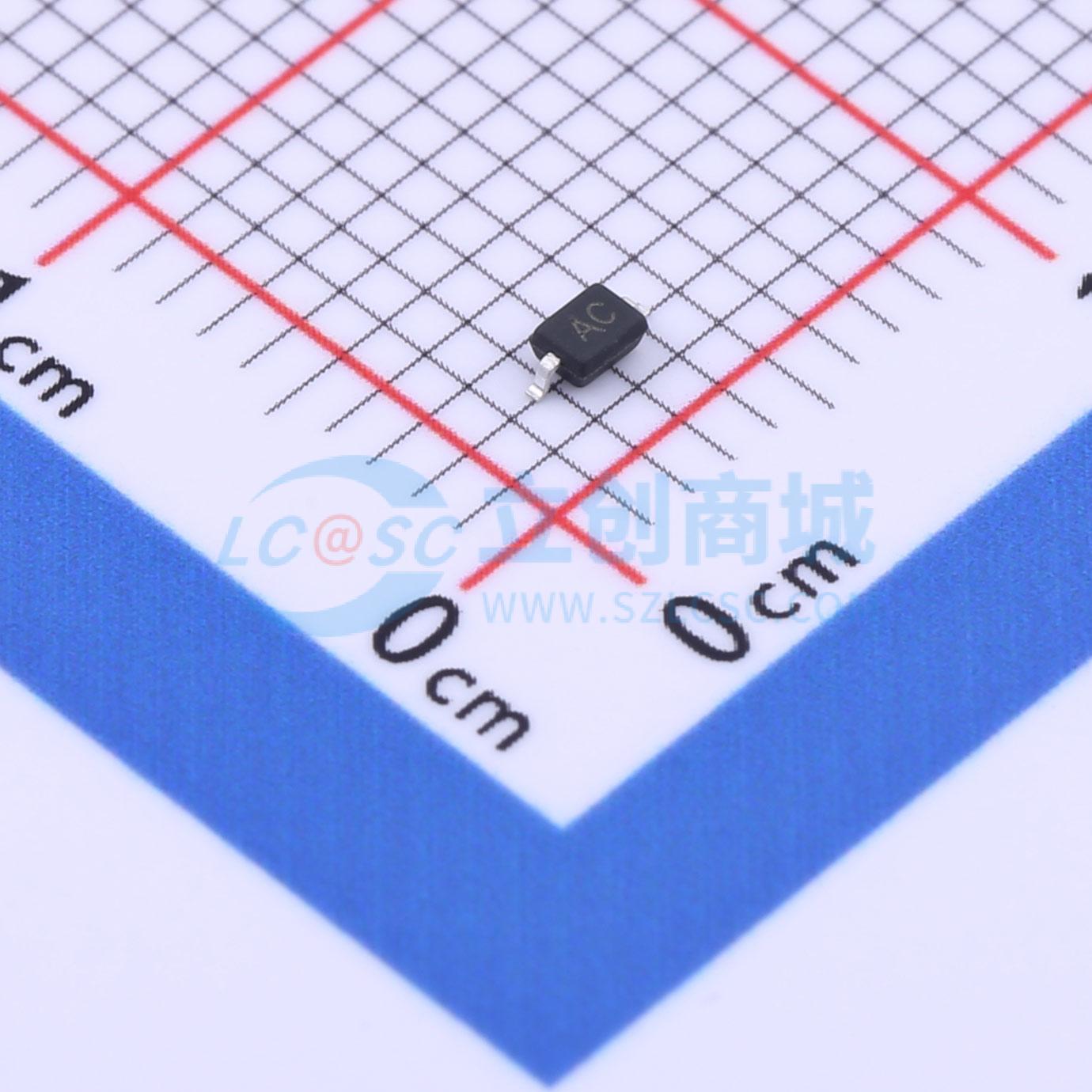

温馨提醒：图片仅供参考，商品以实物为准

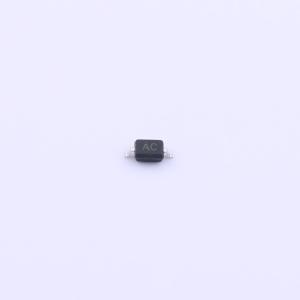

BV05C-MS
静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AC
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- BV05C-MS
- 商品编号
- C2836312
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
BVxxC - MS系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列具有双向配置，对于8/20μs波形的额定功率为300瓦。 BVxxC - MS系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低泄漏电流。
商品特性
- IEC61000 - 4 - 2（ESD）±30kV（接触）
- IEC61000 - 4 - 2（ESD）±30kV（空气）
- IEC61000 - 4 - 4（EFT）40A（5/50ηs）
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3V、5V、8V、12V、15V、24V
- 低泄漏电流
- 响应时间 < 1 ns
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- USB接口
