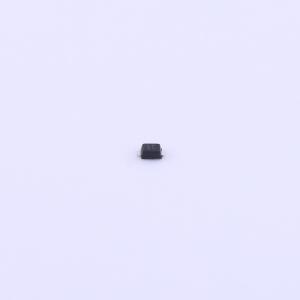

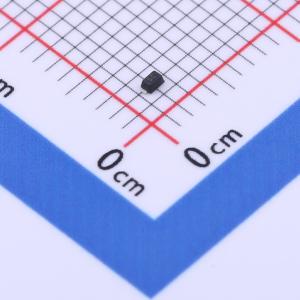

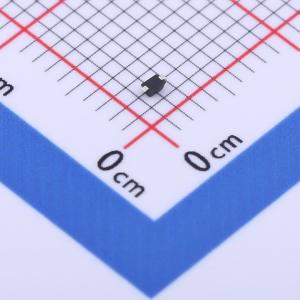

温馨提醒：图片仅供参考，商品以实物为准
AZ5125-01H-MS
静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5C
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ5125-01H-MS
- 商品编号
- C2836315
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 小尺寸外形封装
- 低封装高度
- 8×20 μs脉冲下峰值功率高达200 W
- 低漏电流
- 典型响应时间 <1 ns
- 人体模型3级（>16 kV）静电放电等级
- IEC61000−4−2标准4级静电放电保护
- IEC61000−4−4标准4级电快速瞬变脉冲群保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
