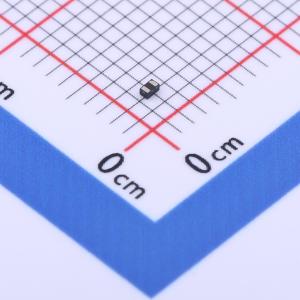

温馨提醒：图片仅供参考，商品以实物为准
AZ5725-01F-MS
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款ESD管被广泛应用于消费类电子产品、 HDMI 接口、USB 接插口、平板电脑、笔记本
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ5725-01F-MS
- 商品编号
- C2836318
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
AZ5725-01F-MS系列旨在保护电压敏感元件，避免其因ESD而损坏或发生闩锁。出色的钳位能力、低泄漏和快速响应时间，为受ESD影响的电路板级设计提供了一流的保护。由于其尺寸小且为双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- 小外形尺寸：标称0.039英寸x0.024英寸（1.0x0.6毫米）
- 低本体高度：标称0.019英寸（0.5毫米）
- 低电容15pF
- 低钳位电压
- 反向工作（关断）电压：5V
- 低泄漏
- 典型响应时间<1纳秒
- IEC61000-4-2 4级ESD保护
- 这是一款无铅器件
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机外设
- MP3播放器
