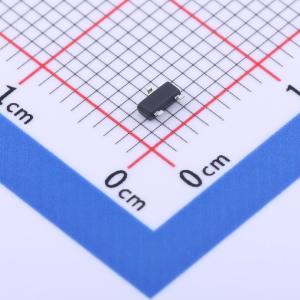

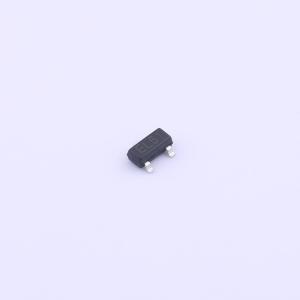

ESDA6V1L-MS
单向ESD 5.25V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EL61
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESDA6V1L-MS
- 商品编号
- C2836329
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.25V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品特性
- 2个单向瞬态抑制（Transil）功能
- 低漏电流：在VR M下，IRM最大值 < 1 μA
- 300W峰值脉冲功率（8/20μs）
- 符合以下标准
- IEC61000 - 4 - 2 4级 15 kV（空气放电）8 kV（接触放电）
- MIL STD 883E - 方法3015 - 7 3类 25 kV人体模型（HBM）
应用领域
- 计算机
- 打印机
- 通信系统
- 特别推荐用于RS232 I/O端口保护，该线路接口仅能承受2kV静电放电浪涌。
