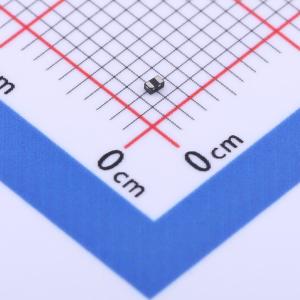

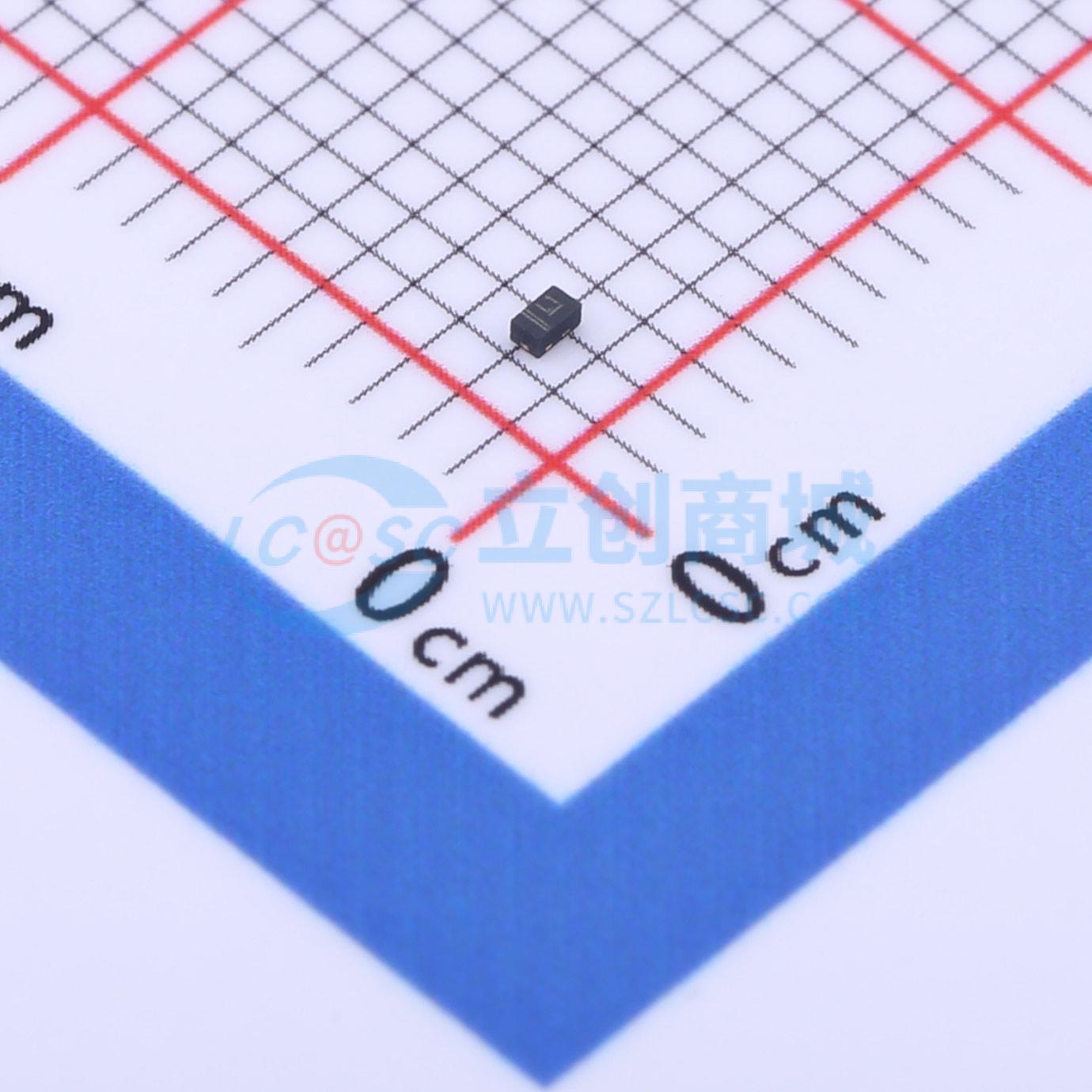

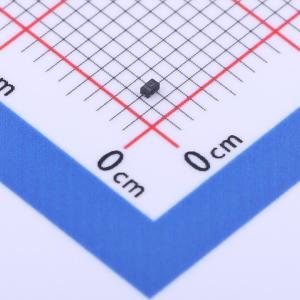

ESD5V0U1UL-MS
双向ESD 5V截止 峰值浪涌电流：2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L1
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5V0U1UL-MS
- 商品编号
- C2836348
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
该器件是一款采用SOD-882封装的双向瞬态电压抑制器，每线路可承受80W峰值脉冲功率，响应时间典型值小于1ns，具备低钳位电压，符合RoHS标准，为数据线路提供瞬态保护，满足IEC61000-4-2标准规定的±25KV空气放电和接触放电，以及IEC61000-4-4标准规定的40A电快速瞬变脉冲群抗扰度要求。
商品特性
- 每线路80W峰值脉冲功率(tp = 8/20μs)
- 采用SOD-882封装
- 可替代MLV(0402)器件
- 双向配置
- 响应时间典型值小于1 ns
- 低钳位电压
- 符合RoHS标准
- 为数据线路提供瞬态保护，满足IEC61000-4-2(ESD) ±25KV(空气放电)/±25KV(接触放电)；IEC61000-4-4 (EFT) 40A (5/50ns)标准
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
