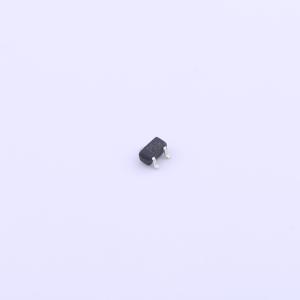

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0502BATCT-MS
静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P5
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- RCLAMP0502BATCT-MS
- 商品编号
- C2836328
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.7pF |
商品特性
- 45瓦峰值脉冲功率（脉冲宽度为8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（典型结电容为0.7 pF）
- 保护两条数据线
- 符合IEC 61000-4-2标准：接触放电±20kV，空气放电±15kV
- 符合IEC 61000-4-4标准（电快速瞬变脉冲群）：40A（5/50ns脉冲）
- 符合IEC 61000-4-5标准（雷击）：3.5A（8/20μs脉冲）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
