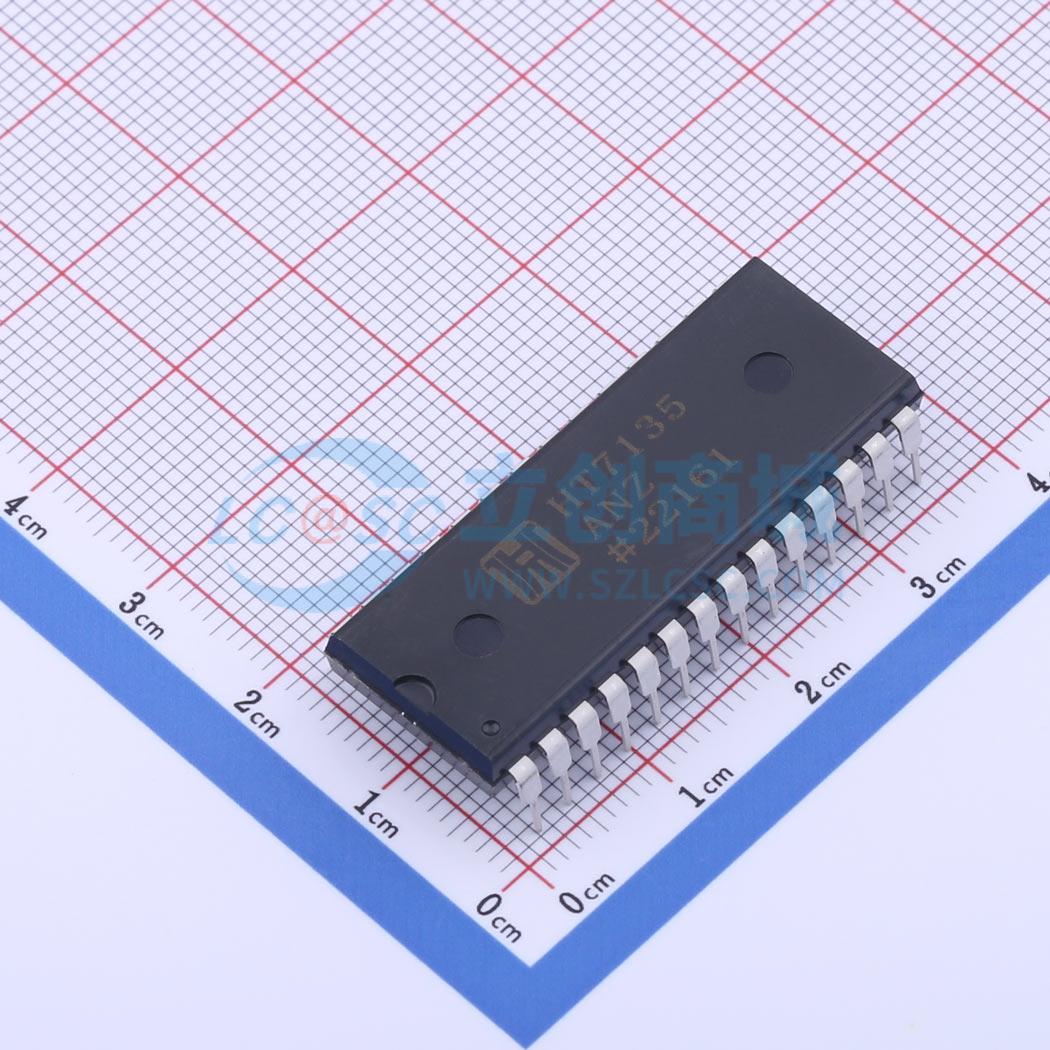

HT7135ANZ

HT7135A和TLC7135A转换器采用高效CMOS技术制造。这些4 1/2位双斜率积分式模数转换器（ADC）旨在为微处理器和可视化显示器提供接口。数字驱动输出D1至D4以及复用的二进制编码十进制输出B1、B2、B4和B8，可为LED或LCD解码器/驱动器以及微处理器提供接口。 HT7135A和TLC7135A的分辨率为50 ppm（即20,000分之一），最大线性误差为一个计数。零位误差小于10 μV，零位漂移小于0.5 μV/°C。低输入电流（小于10 pA）可将源阻抗误差降至最低。翻转误差限制在±1个计数以内。 BUSY、STROBE、RUN/HOLD、OVER RANGE和UNDER RANGE控制信号可支持基于微处理器的测量系统。这些控制信号还可通过通用异步收发器（UART）进行数据传输，以支持远程数据采集系统。

• 0 V输入时零读数
• 零位处具有真极性的精密零位检测
• 典型输入电流为1 pA
• 真正的差分输入
• 复用二进制编码十进制（BCD）输出
• 低翻转误差：最大±1个计数
• 控制信号允许与UART或微处理器接口
• 具有过量程和欠量程信号的自动量程功能
• TTL兼容输出
• 可直接替代Teledyne TSC7135、Intersil ICL7135、Maxim ICL7135和Siliconix Si7135
• CMOS技术
