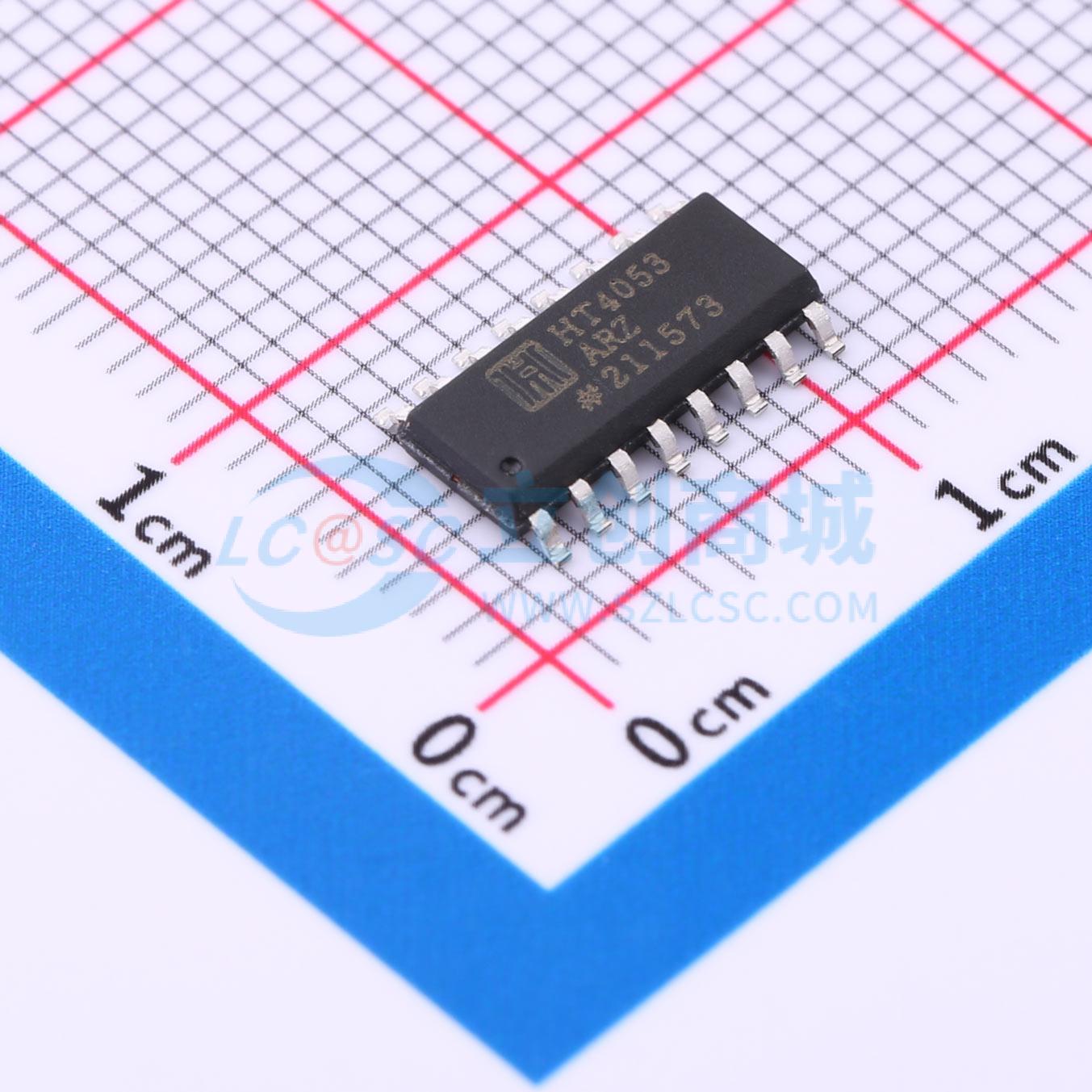

温馨提醒：图片仅供参考，商品以实物为准

HT4053ARZ

模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT4053A 模拟多路复用器/解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。通过 4.5 至 20V 的数字信号幅度，可以实现对峰峰值高达 20V 的模拟信号的控制（如果 VCC - GND = 3V，则可控制高达 13V 的 VCC - VEE；对于 VCC - VEE 电平差高于 13V 的情况，VCC - GND 至少为 4V）
品牌名称: HTCSEMI(海天芯)
商品型号: HT4053ARZ
商品编号: C2834441
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

HT4053A模拟多路复用器/解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。通过4.5至20V的数字信号幅度，可以控制峰峰值高达20V的模拟信号（如果VCC - GND = 3V，则可控制高达13V的VCC - VEE；对于高于13V的VCC - VEE电平差，需要至少4.5V的VCC - GND）。这些多路复用器电路在整个VCC - GND和VCC - VEE电源电压范围内消耗极低的静态功率，且与控制信号的逻辑状态无关。当使能输入端为逻辑“1”时，所有通道均关断。 HT4053A是一款三通道2选1多路复用器，具有三个独立的数字控制输入A、B和C，以及一个使能输入。每个控制输入选择一对以单刀双掷配置连接的通道之一。

商品特性

工作电压范围：3.0至18V
在整个封装温度范围内，18V时最大输入电流为1μA；在18V和25℃时为100nA
噪声容限（在整个封装温度范围内）：5.0V电源时最小为1.0V，10.0V电源时最小为2.0V，15.0V电源时最小为2.5V

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

其他推荐

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	3V~18V
	导通电阻(Ron)	1.15kΩ

	属性	参数值
	工作温度	-55℃~+125℃
	带宽	60MHz
	传播延迟(tpd)	30ns
