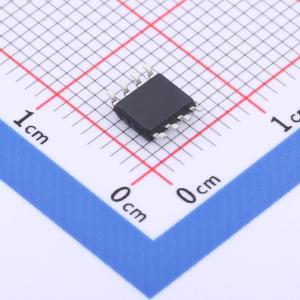

HT75176ARZ

差分总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双向收发器，用于多点总线上的双向数据通信，符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.11和X.27。
品牌名称: HTCSEMI(海天芯)
商品型号: HT75176ARZ
商品编号: C2834464
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.243克(g)

商品概述

HT65176和HT75176差分总线收发器是为多点总线传输线上的双向数据通信而设计的集成电路。它们专为平衡传输线设计，符合ANSI标准TIA/EIA422 - B和TIA/EIA - 485 - A以及国际电信联盟（ITU）建议V.11和X.27。 HT65176和HT75176器件将一个三态差分线路驱动器和一个差分输入线路接收器集成在一起，二者均由单一5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，这些使能端可在外部连接在一起，用作方向控制。驱动器差分输出和接收器差分输入在内部相连，形成差分输入/输出（I/O）总线端口，当驱动器禁用或VCC = 0时，这些端口对总线的负载最小。这些端口具有较宽的正、负共模电压范围，使该器件适用于同线通信应用。驱动器设计用于提供高达60mA的灌电流或拉电流。驱动器具有正、负电流限制和热关断功能，可防止线路故障。热关断设计为在结温约150℃时启动。接收器的最小输入阻抗为12kΩ，输入灵敏度为±200mV，典型输入迟滞为50mV。 HT65176和HT75176器件可用于采用SN75172和SN75174四路差分线路驱动器以及SN75173和SN75175四路差分线路接收器的传输线应用中。

商品特性

双向收发器满足或超过ANSI标准TIA/EIA - 422 - B和TIA/EIA - 485 - A以及国际电信联盟（ITU）建议V.11和X.27的要求
专为嘈杂环境中长总线上的多点传输而设计
三态驱动器和接收器输出
驱动器和接收器分别具有使能端
宽的正、负输入/输出总线电压范围
最大驱动器输出能力为±60mA
热关断保护
驱动器正、负电流限制
接收器最小输入阻抗为12kΩ
接收器输入灵敏度为±200mV
接收器典型输入迟滞为50mV
由单一5V电源供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1

	属性	参数值
	接收器数	1
	工作电压	4.75V~5.25V
	工作温度	-40℃~+105℃
