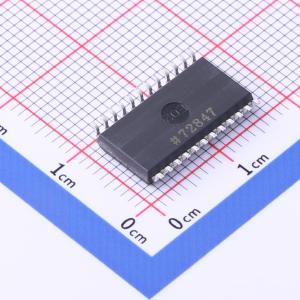

温馨提醒：图片仅供参考，商品以实物为准

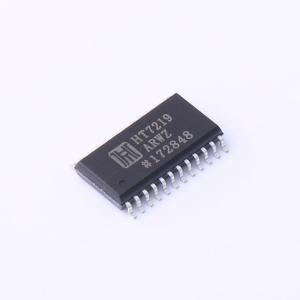

HT7219ARWZ
串行接口8位LED显示驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行接口， 8位LED显示驱动器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7219ARWZ
- 商品编号
- C2834487
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x8位 | |
| 接口类型 | - | |
| 工作电压 | 4V~5.5V | |
| 时钟频率(fc) | 10MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 320mA | |
| 段驱动电流 | 30mA | |
| 功能特性 | 上电显示消隐；可级联功能；PWM调光；BCD输入锁存功能；内置显示RAM；灯测试功能 | |
| 工作温度 | -45℃~+125℃ | |
| 耗散功率(Pd) | - |
商品概述
HT7219A/HT7221A是紧凑型串行输入/输出共阴极显示驱动器，用于连接微处理器与最多8位数字的7段数字LED显示器、条形图显示器或64个独立LED。芯片上集成了BCD码B解码器、多路扫描电路、段驱动器和位驱动器，以及一个用于存储每个数字的8x8静态RAM。仅需一个外部电阻即可设置所有LED的段电流。HT7221A兼容SPI、QSPI和Microwire，并具有压摆率限制的段驱动器以减少电磁干扰。便捷的3线串行接口可连接所有常见的微处理器。可以单独寻址和更新各个数字，而无需重写整个显示内容。HT7219A/HT7221A还允许用户为每个数字选择代码B解码或不解码。该器件包含150μA低功耗关断模式、模拟和数字亮度控制、允许用户显示1至8位数字的扫描限制寄存器，以及强制所有LED点亮的测试模式。
商品特性
- 10MHz串行接口
- 独立的LED段控制
- 解码/不解码数字选择
- 150μA低功耗关断（数据保持）
- 数字和模拟亮度控制
- 上电时显示消隐
- 驱动共阴极LED显示器
- 压摆率限制的段驱动器以降低电磁干扰（HT7221A）
- SPI、QSPI、Microwire串行接口（HT7221A）
- 24引脚DIP和SO封装
应用领域
- 条形图显示器
- 7段显示器
- 工业控制器
- 面板仪表
- LED矩阵显示器
