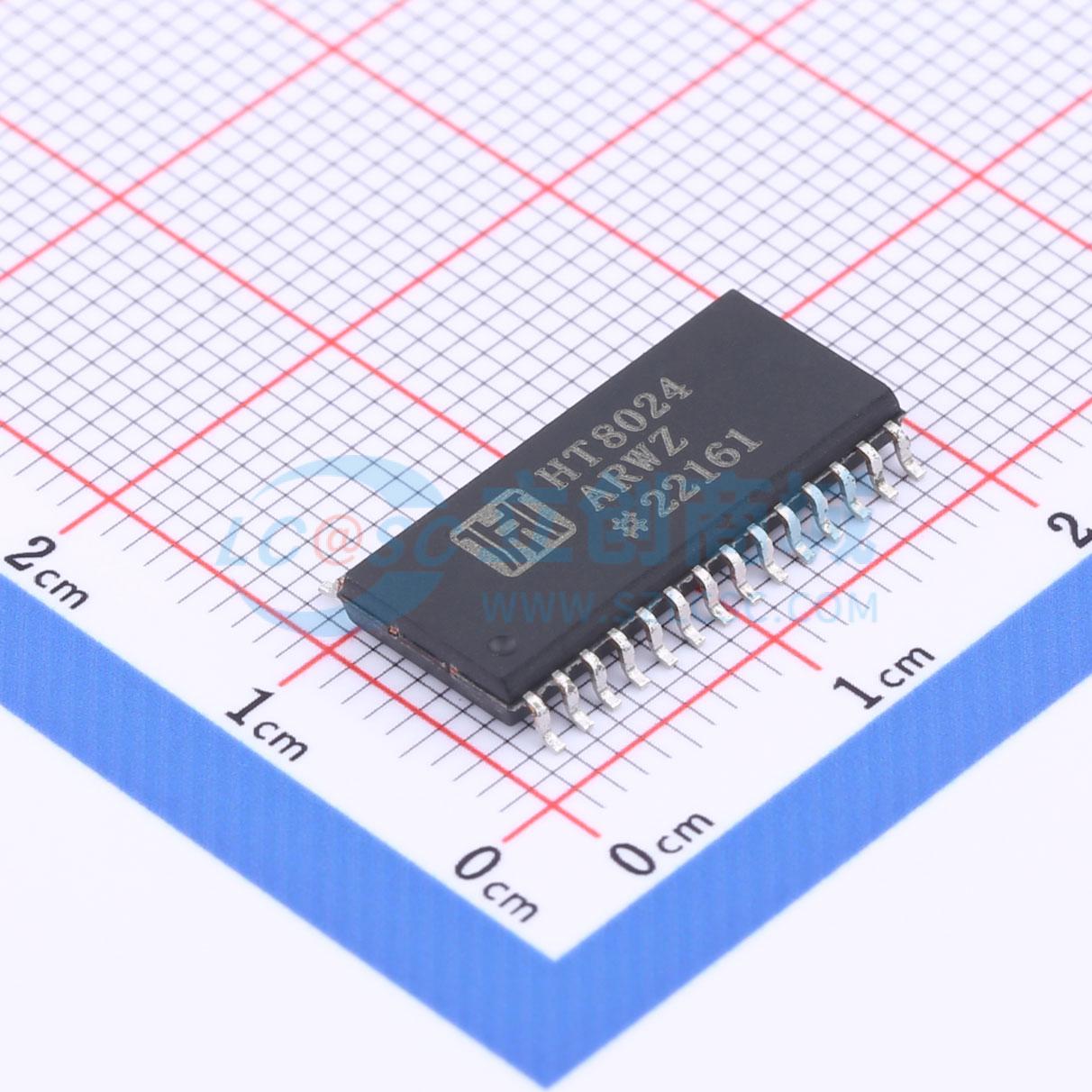

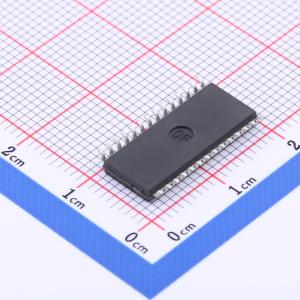

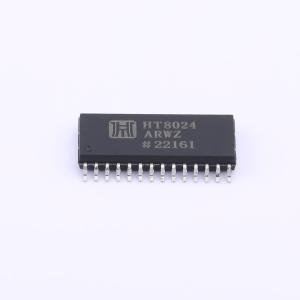

HT8024ARWZ

HT8024A 是一种完整的、成本高效的异步3V或5V智能卡模拟接口。它可以放置在卡片和微控制器之间，执行所有供电、保护和控制功能。所需的外部元件非常少。

IC卡接口包括：

• 为IC提供的3V或5V电源（VDD和GND）
• 三条特别保护的半双工双向缓冲线路，连接到卡片触点C4、C7和C8
• DC/DC转换器用于从5V±20%电源（VDDP和PGND）单独供电生成VCC
• 3V或5V±5%稳压卡片电源电压（VCC），具有适当的解耦能力，能够：
  • 处理高达20 MHz的40 nA电流尖峰
  • 控制上升和下降时间
  • 在大约120 mA时进行滤波过载检测
• 所有卡片触点上的热关断和短路保护
• 通过软件或在发生短路、取卡、过热、VDD或VDDP掉电时通过硬件自动激活和去激活序列
• 卡片侧增强ESD保护（>6 kV）
• 集成26 MHz晶体振荡器
• 为最高20 MHz的卡片提供时钟生成（通过CLKDIV1和CLKDIV2信号分频1、2、4或8倍），并支持同步频率变化
• 通过RSTIN引脚非反相控制RST
• 兼容ISO 7816、GSM11.11和EMV（支付系统）
• 上电和下电期间的电源监视器以消除尖峰，并提供上电复位（阈值内部固定或通过电阻桥外部设定）；不适用于HT8024A
• 内置卡片存在触点防抖
• 一个复用的状态信号OFF。

• 银行用IC卡读写器
• 电子支付
• 身份识别
• 付费电视。
