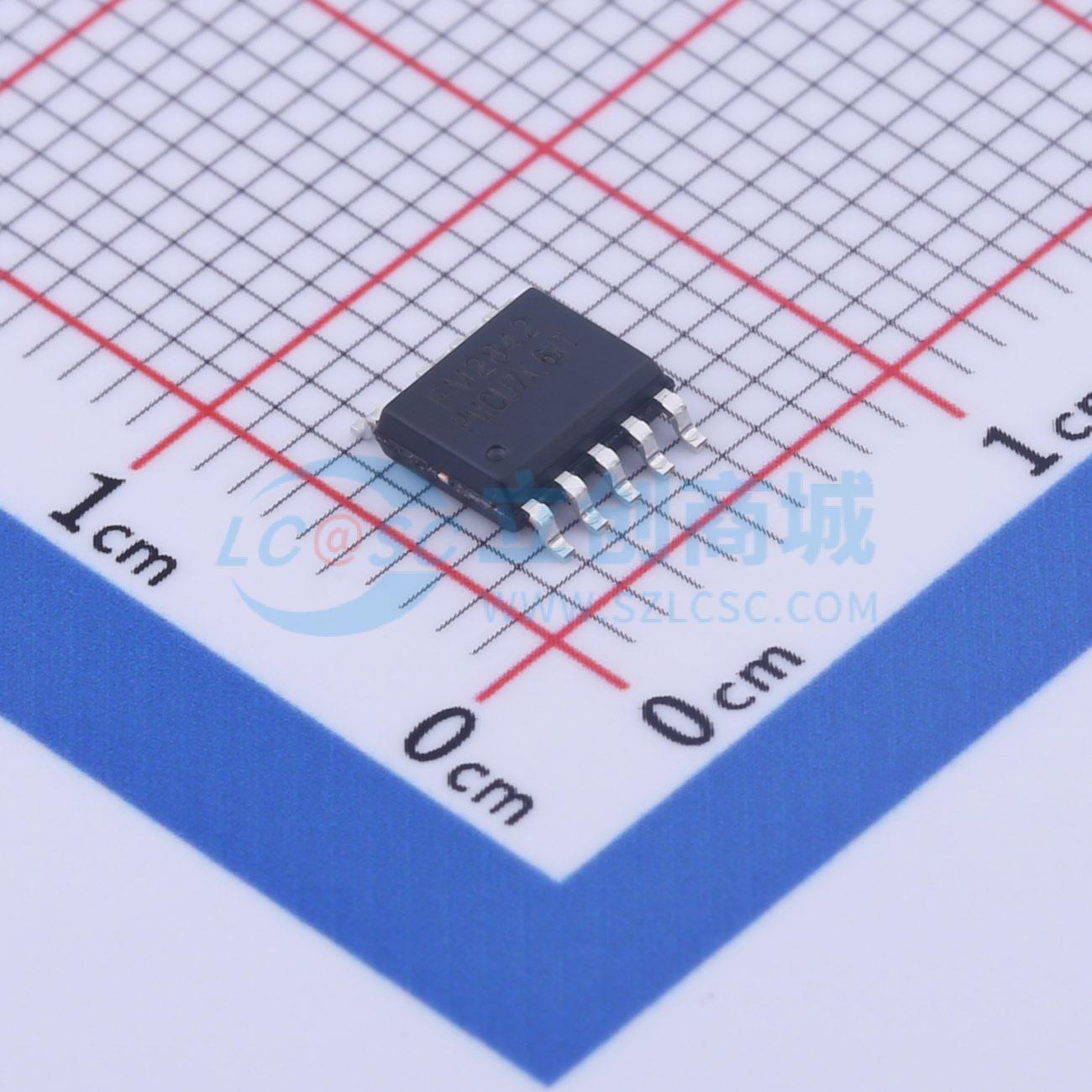

温馨提醒：图片仅供参考，商品以实物为准

FM2842

高频准谐振反激控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM2842 是一款高度集成的准谐振反激控制器芯片，适用于设计高性能离线式反激开关电源。内部集成高压启动电路；可使空载功耗低于 30mW。FM2842 具有完善的保护功能，如 OPP（过功率保护）、OVP（过电压保护）、OSCP（输出短路保护）、交流线网掉电保护和初级异常过流故障保护，可防止在各种异常情况下损坏电路。
品牌名称: FM(富满)
商品型号: FM2842
商品编号: C2834500
商品封装: SOP-9
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

FM2842 是一款高度集成的准谐振反激控制器芯片，适用于设计高性能离线式反激开关电源。内部集成高压启动电路；可使空载功耗低于 30mW。FM2842 具有完善的保护功能，如 OPP（过功率保护）、OVP（过电压保护）、OSCP（输出短路保护）、交流线网掉电保护和初级异常过流故障保护，可防止在各种异常情况下损坏电路。提高了 FM2842 控制器的安全性。此外，FM2842 具有抖频功能，可以有效改善电磁干扰。轻载时限制最小工作频率同时进入跳周期工作模式，可避免轻载时的音频噪声。芯片采用 SOP - 9 封装，节省了 PCB 空间，是低功耗、低成本、高效率项目的首选解决方案。

商品特性

绕组短路或饱和检测的异常过流故障保护
谷底开关，谷底锁定，无噪音工作模式
内置高压启动电路和掉电检测
高压启动引脚内集成 X2 电容放电功能
内置 4 毫秒软启动时间
最大开关频率可调，最高可达 500KHz
具有 OTP 故障检测引脚
VCC 工作范围从 9V 到 28V
VCC 超过 28V 触发过电压保护
最小频率钳位为 25kHz 的频率折返模式，提高轻载效率
无音频噪声的轻载跳周期模式
轻载下快速降低开关频率的 MPCM 模式
过功率保护（OPP）可调
内部集成过温保护
空载功耗低于 30mW
抖频功能可降低 EMI
SOP - 9 封装

应用领域

AC - DC 适配器和充电器
反激开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	9V~28V
	开关频率	25kHz~500kHz
	耗散功率(Pd)	-
	最大占空比	-

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃
	工作模式	QR
