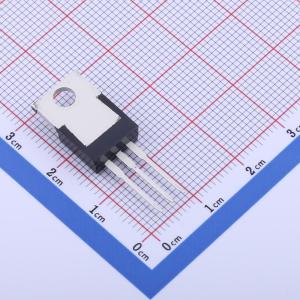

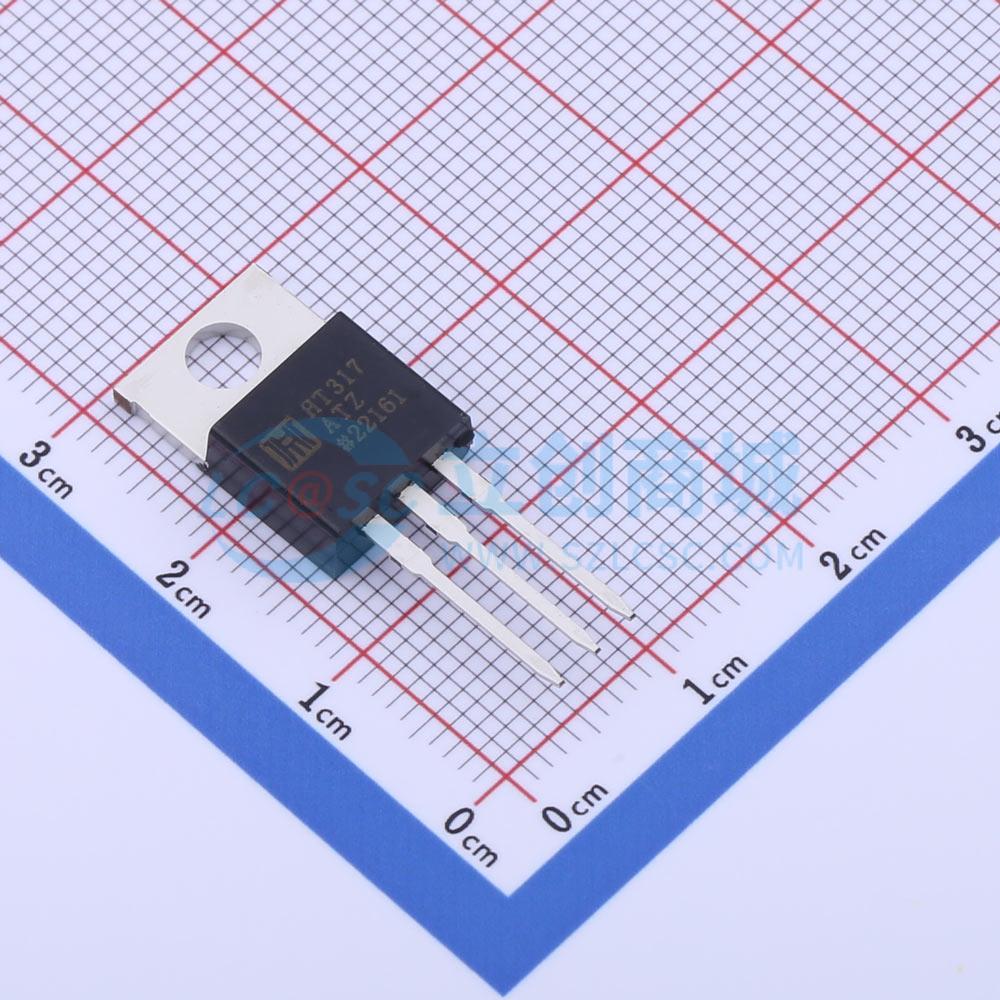

温馨提醒：图片仅供参考，商品以实物为准

HT317ATZ

三端可调输出正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5A可调三端稳压器
品牌名称: HTCSEMI(海天芯)
商品型号: HT317ATZ
商品编号: C2834472
商品封装: TO-220
包装方式: 管装
商品毛重: 2克(g)

商品参数

商品概述

HT317A是一款可调式三端正电压稳压器，能够在1.2 V至37 V的输出电压范围内提供超过1.5 A的电流。这些电压稳压器使用极为简便，仅需两个外部电阻即可设置输出电压。此外，它采用了内部限流、热关断和安全区补偿功能，使其基本具备防击穿能力。HT317A适用于多种应用场景，可作为可编程输出稳压器；通过在调节端和输出端之间连接一个固定电阻，HT317A系列还可作为精密电流稳压器使用。

商品特性

输出电流超过1.5 A
输出电压可在1.2 V至37 V之间调节
内部热过载保护
内部短路限流，且限流值不随温度变化
输出晶体管安全区补偿
适用于高压应用的浮动操作
标准三引脚晶体管封装
无需储备多种固定电压规格产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	-
	输出电压	1.2V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	40V

	属性	参数值
	静态电流(Iq)	50uA
	噪声	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
