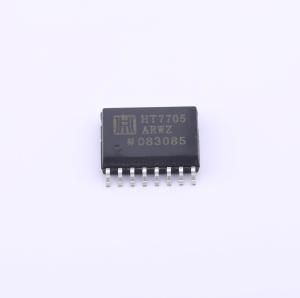

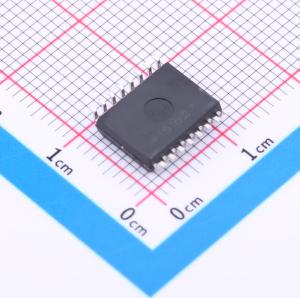

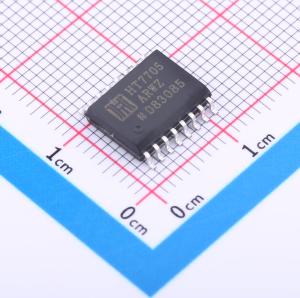

HT7705ARWZ

HT7705/HT7706是用于低频测量应用的完整模拟前端。这两款两通道/三通道器件可直接接收来自传感器的低电平输入信号，并产生串行数字输出。它们采用Σ-Δ转换技术，实现高达16位无丢码性能。所选输入信号被施加到基于模拟调制器的专有可编程增益前端。调制器输出由片上数字滤波器处理。该数字滤波器的第一个陷波可通过片上控制寄存器进行编程，从而调整滤波器截止频率和输出更新速率。

HT7705/HT7706可由2.7 V至3.3 V或4.75 V至5.25 V单电源供电。HT7705具有两个全差分模拟输入通道，而HT7706具有三个伪差分输入通道。两款器件均具有差分参考输入。当VDD为5 V且参考电压为2.5 V时，两款器件均可处理0 mV至+20 mV至0 V至+2.5 V的单极性输入信号范围。它们还能处理±20 mV至±2.5 V的双极性输入信号范围，HT7705的参考输入为AIN(-)，HT7706的参考输入为COMMON。当采用3 V电源和1.225 V参考电压时，HT7705/HT7706可处理0 mV至+10 mV至0 V至+1.225 V的单极性输入信号范围，其双极性输入信号范围为±10 mV至±1.225 V。因此，HT7705/HT7706可为两通道或三通道系统完成所有信号调理和转换。

HT7705/HT7706非常适合用于基于智能微控制器或DSP的系统。它们具有可配置为三线操作的串行接口。增益设置、信号极性和更新速率选择可通过输入串行端口在软件中进行配置。该器件包含自校准和系统校准选项，以消除器件本身或系统中的增益和失调误差。

CMOS结构确保极低的功耗，掉电模式可将待机功耗降至典型值20 μW。这些器件提供16引脚、0.3英寸宽的塑料双列直插式封装（DIP）、16引脚宽体（0.3英寸）小外形封装（SOIC）以及低外形16引脚TSSOP封装。

• HT7705：两个全差分输入通道ADC
• HT7706：三个伪差分输入通道ADC
• 16位无丢码，非线性度0.003%
• 可编程增益前端，增益范围1至128
• 三线串行接口，与SPI、QSPI、MICROWIRE和DSP兼容，SCLK具有施密特触发输入
• 可缓冲模拟输入
• 2.7 V至3.3 V或4.75 V至5.25 V工作电压
• 3 V供电时，最大功耗1 mW
• 最大待机电流8 μA
• 16引脚DIP、16引脚SOIC和TSSOP封装
