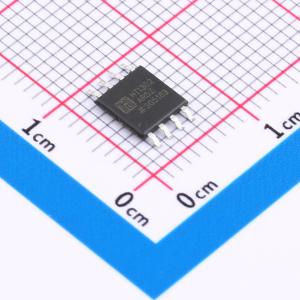

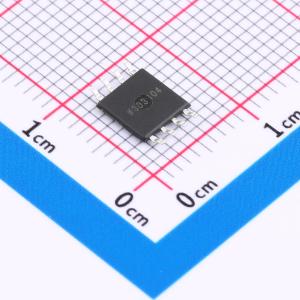

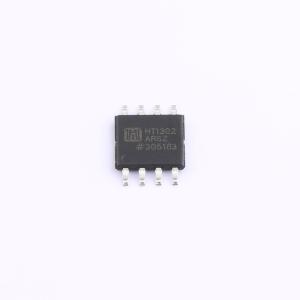

HT1302ARSZ

HT1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、星期、日期、月份和年份信息。少于31天的月份的日期会自动调整，包括闰年校正。时钟可采用24小时或12小时格式，并带有上午/下午指示。 通过使用同步串行通信，HT1302与微处理器的接口得以简化。与时钟/RAM通信仅需三根线：CE、I/O（数据线）和SCLK（串行时钟）。数据可以每次1字节或最多31字节的突发模式在时钟/RAM之间传输。HT1302设计为超低功耗运行，在小于1μW的功率下可保留数据和时钟信息。 HT1302是DS1202的后续产品。除了HT1202的基本计时功能外，HT1302还具有以下额外特性：用于主电源和备用电源的双电源引脚、为VCC1提供可编程涓流充电器，以及额外的7字节暂存器内存。

• 实时时钟可对秒、分、时、日期、月份、星期和年份进行计数，具备闰年补偿功能，有效期至2100年
• 31 x 8电池备份通用RAM
• 串行I/O，引脚数量最少
• 2.0V至5.5V全工作范围
• 在2.0V时电流消耗小于300nA
• 单字节或多字节（突发模式）数据传输，可读写时钟或RAM数据
• 8引脚DIP或可选的8引脚SO表面贴装封装
• 简单的三线接口
• TTL兼容（VCC = 5V）
• 可选工业温度范围：-40℃至±85℃
• 与DS1202兼容
• 获美国保险商实验室（UL）认可
